A.2 Включение двигателя звездой/треугольником и примеры
использования
Двигатель согласно поставленной задаче должен работать по схеме соединения
звездой или треугольником (Y/Δ).
Примеры работы преобразователя и двигателя от сети 400 В
Допущение: На шильдике двигателя указано 230/400 В Δ/Y.
Случай 1: Обычно двигатель работает в диапазоне от состояния покоя до его ном.
скорости (т.е. скорости, соответствующей частоте сети). В этом случае двигатель
должен быть подключен по Y.
Работа двигателя при скорости выше номинальной в этом случае возможна только с
ослаблением поля, т.е. доступный момент вращения снижается выше ном. скорости.
Случай 2: Если двигатель должен работать с "характеристикой 87 Гц", то необходимо
подключить двигатель по Δ.
При характеристике 87 Гц увеличивается выход мощности двигателя. Характеристика
87 Гц используется прежде всего для мотор-редукторов.
Перед подключением двигателя проверьте, соединен ли двигатель согласно
поставленной задаче:

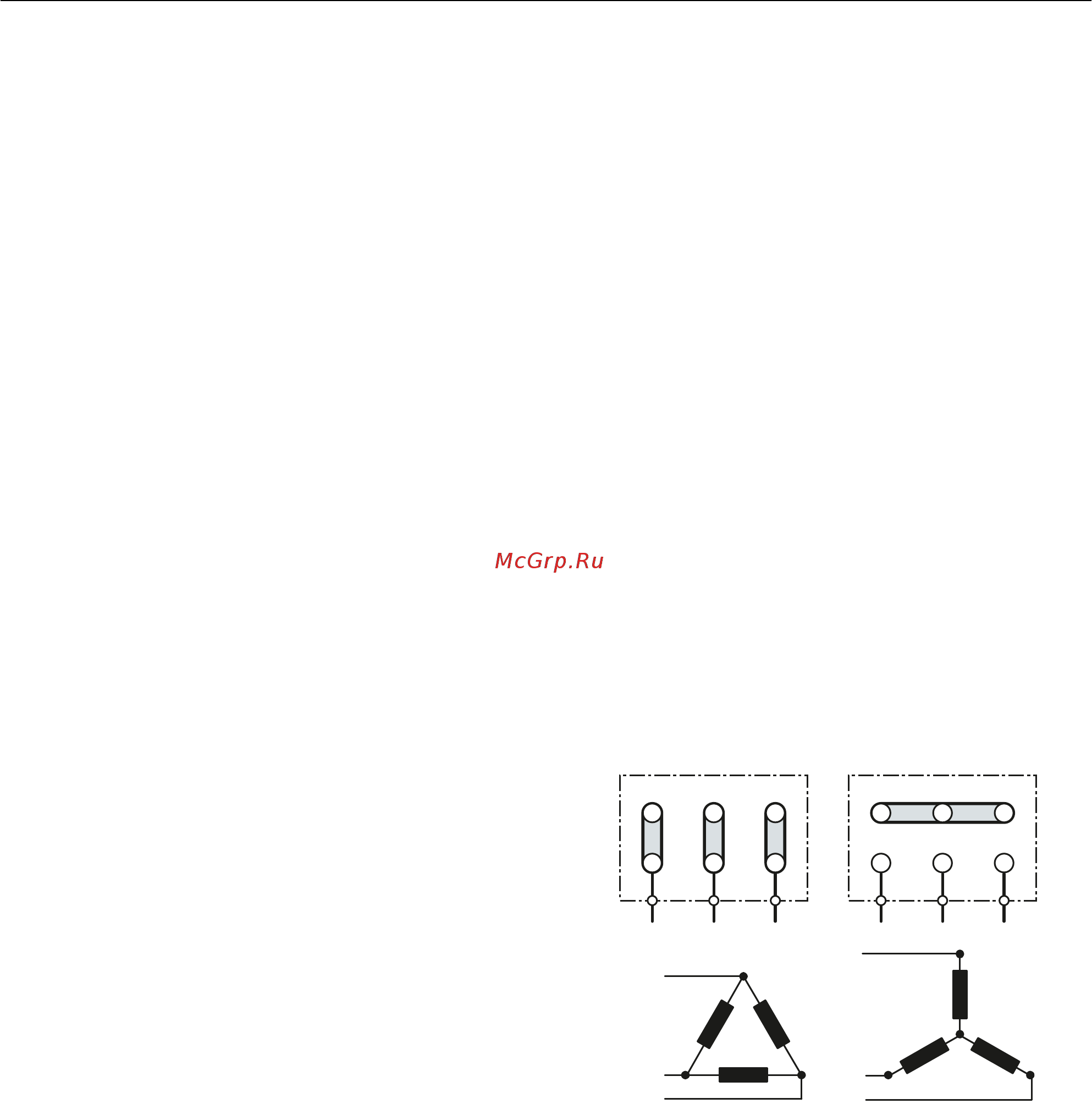

Соединение двигателя в звезду или треугольник
На двигателях SIEMENS на
внутренней стороне крышки клеммной
коробки находится изображение
обоих типов соединения:
● Соединение звездой (Y)
● Соединение треугольником (Δ)
̸͕͌͋͏͔͔͌͏̸͎͉͎͕͕͌͌͋͐͌͋͏͔͔͌͏͙͚͕͔͌͗͌͊͒ͣ͏͕͓͑
9 9
8
8
:
8
8
9
9
:
:
8
8
9
9
:
::
Приложение
A.2 Включение двигателя звездой/треугольником и примеры использования
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 297
