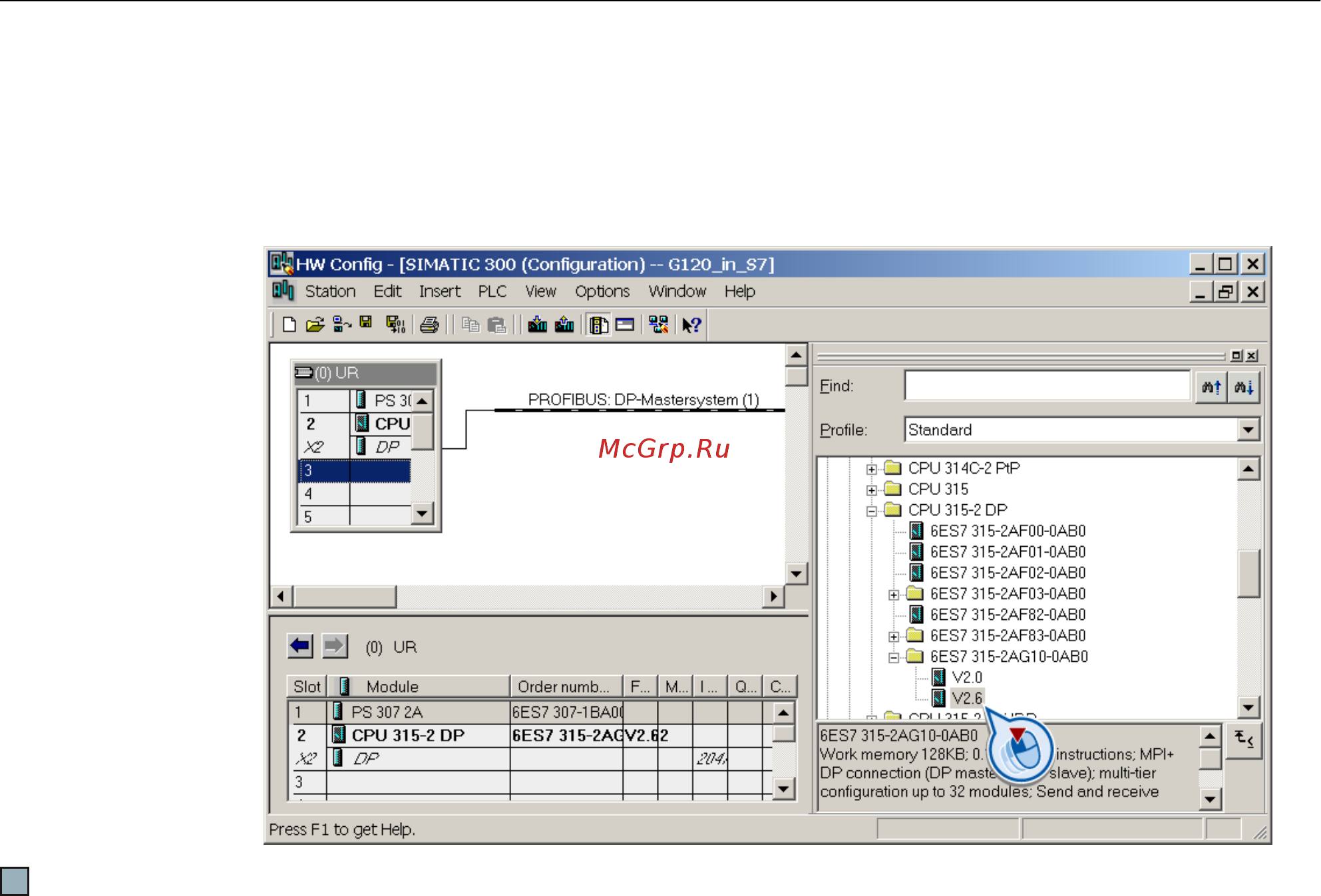

5. Установите в 1-ое гнездо профильной шины блок питания, а во 2-ое гнездо
контроллер CPU 315-2 DP.
При вставке контроллера HW-Konfig открывает параметры сети.
6. Создайте сеть PROFIBUS DP.
Были созданы проект STEP-7 с контроллером SIMATIC и сеть PROFIBUS.
A.8.1.2 Вставка преобразователя в проект
Существует два способа привязки преобразователя к контроллеру SIMATIC:
1. Через GSD преобразователя
2. Через объект-менеджер STEP 7
Этот несколько более удобный способ доступен только для контроллеров S7 и
установленного Drive ES Basic (см. раздел Инструменты для ввода в эксплуатацию
(Страница 21)).
Ниже описывается только проектирование через GSD.
Приложение
A.8 Примеры использования
Преобразователи частоты с управляющими модулями CU240D-2
312 Руководство по эксплуатации, 01/2013, A5E03404764B AP
