Расположение
Преобразователь предназначен для установки на стол или бокового монтажа, установка
в перевёрнутом положении (вверх дном) не разрешена. Должны быть выдержаны
следующие минимальные отступы:
● Рядом с преобразователем – отступ не нужен
● Над и под преобразователем – 150 мм.
:DOOPRXQWLQJ
7DEOHPRXQWLQJ
9HUWLFDOPRXQWLQJ

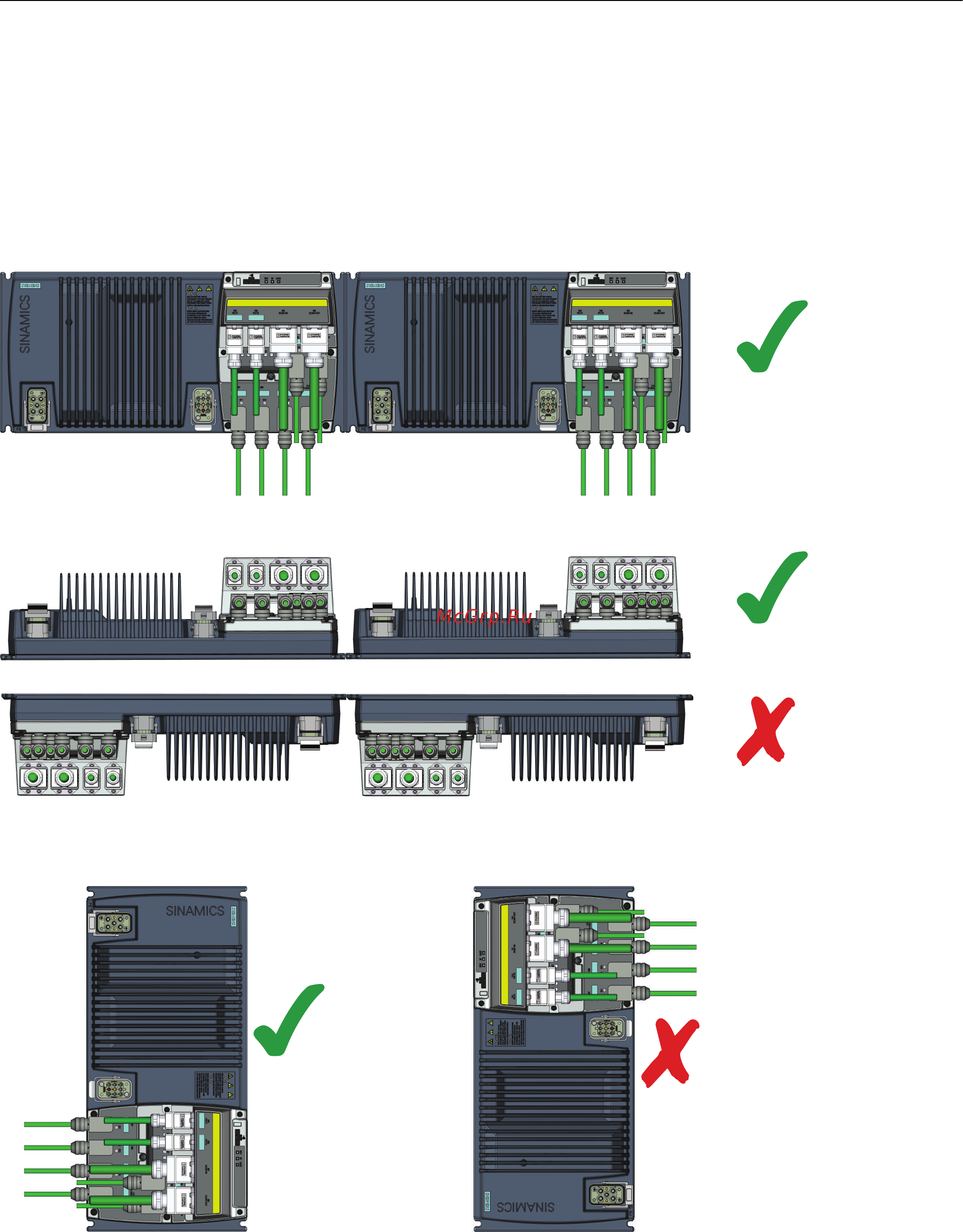

Изображени
е 4-2
Правильное расположение преобразователя
Монтаж
4.1 Механический монтаж
Преобразователи частоты с управляющими модулями CU240D-2
28 Руководство по эксплуатации, 01/2013, A5E03404764B AP
