10.9 Установка более ранней версии микропрограммного обеспечения
(даунгрейд FW)
При даунгрейде FW преобразователя оно заменяется более старой версией.
Устанавливать более старую версию FW следует только в том случае, если после
замена преобразователя версия FW во всех преобразователях должна совпадать.
Условие
1. Версия FW преобразователя, как минимум, 4.6.
2. Имеется карта памяти с подходящим к преобразователю FW.
3. Параметры были сохранены на карту памяти, панель оператора или в ПК.

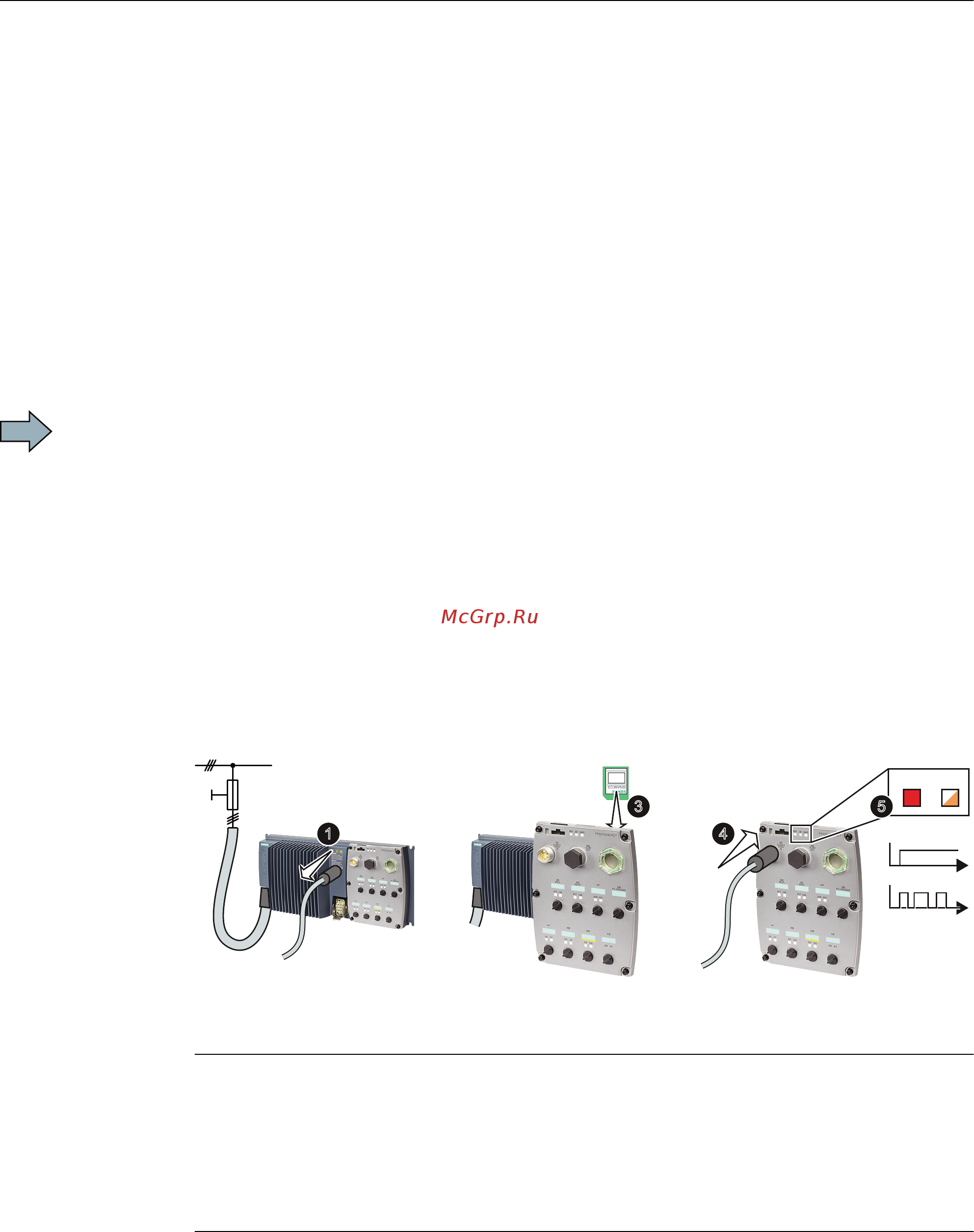

Порядок действий
Для установки более ранней версии FW преобразователя действовать следующим
образом:
1. Извлеките штекер электропитания 24 В управляющего модуля.
2. Демонтируйте управляющий модуль с силового модуля.
3. Вставьте карту с подходящим FW в слот на задней стороне управляющего модуля
до характерного щелчка.
4. Вставьте штекер электропитания 24 В управляющего модуля и включите питание 24
В.
5. Управляющий модуль передает FW с карты памяти в свою память.
Это занимает от 5 до 10 минут.
При передаче светодиод RDY на управляющем модуле постоянно горит красным
светом. Светодиод BF мигает оранжевым светом с переменной частотой.
6,1$0 ,&6
%)
5'<
5'<
%)
6. По завершении передачи светодиоды RDY и BF медленно мигают красным светом
(0,5 Гц).
Примечание
Повреждение FW при нарушении электропитания в процессе передачи
Отключение электропитания при передаче может вызвать повреждение FW
преобразователя.
● Не выключайте напряжение питания преобразователя, пока передача не будет
завершена.
7. Извлеките карту с FW из управляющего модуля.
Ремонт
10.9 Установка более ранней версии микропрограммного обеспечения (даунгрейд FW)
Преобразователи частоты с управляющими модулями CU240D-2
260 Руководство по эксплуатации, 01/2013, A5E03404764B AP
