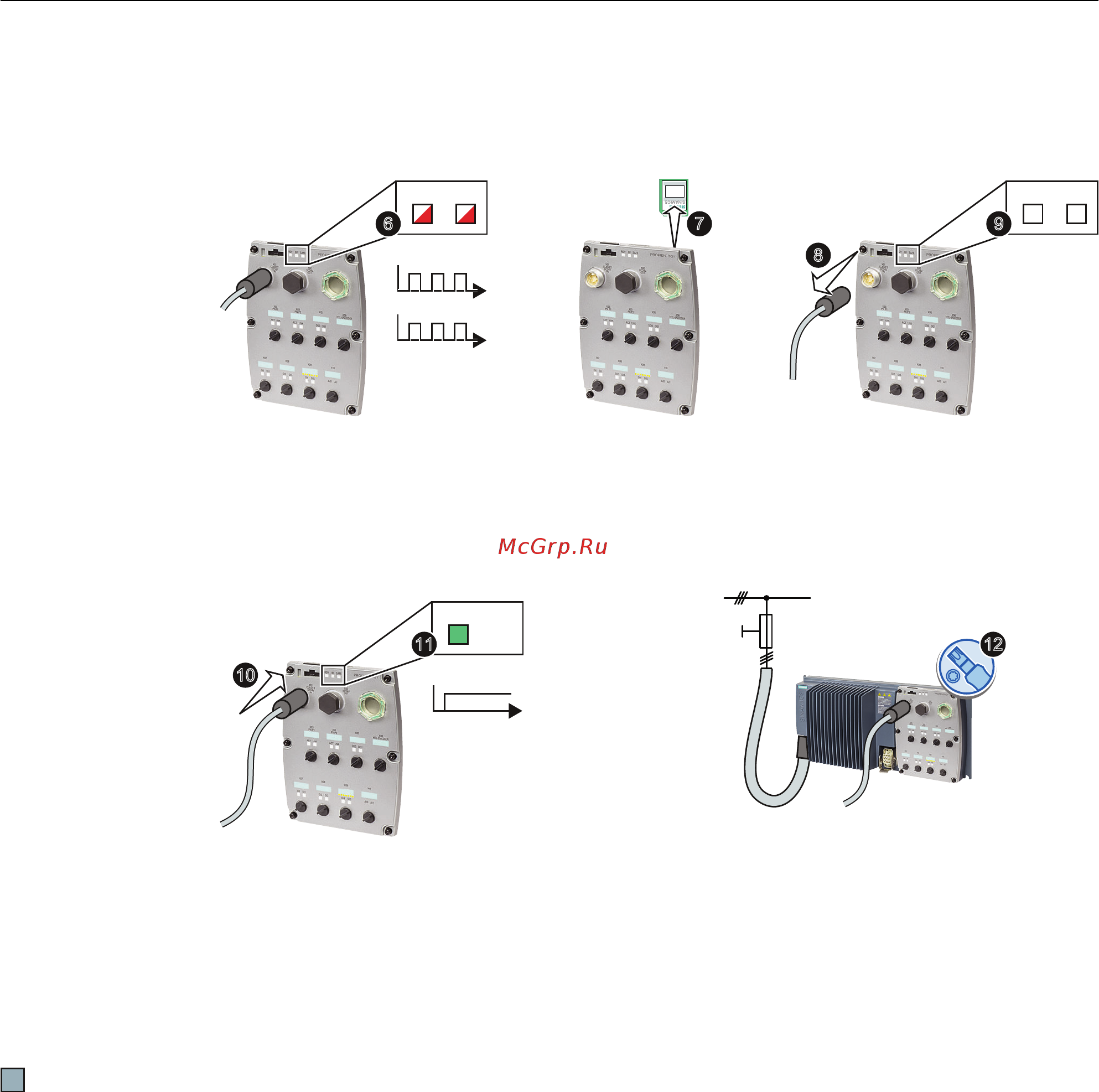

8. Выключите питание 24 В или извлеките штекер электропитания 24 В из
управляющего модуля.
9. Подождите, пока все светодиоды на управляющем модуле погаснут.
6,1$0 ,&6
5'<
%)
%)
5'<
%)
5'<
10.Снова вставьте штекер электропитания 24 В в управляющий модуль и включите
питание 24 В.
11.Если установка более ранней версии FW была успешно выполнена, то управляющий
модуль сигнализирует это через несколько секунд зеленым свечением светодиода
RDY.
5'<
5'<
После установки более ранней версии FW преобразователь сбрасывается на
заводские установки.
12.Установите управляющий модуль на силовой модуль.
13.Перенесите свои настройки из резервной копии данных в преобразователь.
См. также раздел: Резервное копирование данных и серийный ввод в эксплуатацию
(Страница 223).
Была успешно установлена более ранняя версия FW преобразователя и сохраненные
настройки были перенесены в преобразователь.
Ремонт
10.9 Установка более ранней версии микропрограммного обеспечения (даунгрейд FW)
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 261
