8.7.1.3 Изменение единиц для ПИД-регулятора
Примечание
Рекомендуется согласовать единицы и исходные значения технологических
регуляторов при вводе в эксплуатацию друг с другом.
Последующее изменение исходной величины или единицы может привести к
неправильным расчетам или индикации.
Переключение переменных процесса технологического регулятора
Переменные процесса технологического регулятора переключаются через p0595.
Исходная величина для физических значений определяется в p0596.
Затронутые переключением единиц измерения технологического регулятора
параметры относятся к группе единиц 9_1. Подробности можно найти в разделе "Группа
единиц измерения и выбор единиц" в Справочнике по параметрированию.
8.7.1.4 Переключение единиц с помощью STARTER
Условие
Для переключения единиц измерения преобразователь должен находиться в режиме
офлайн.

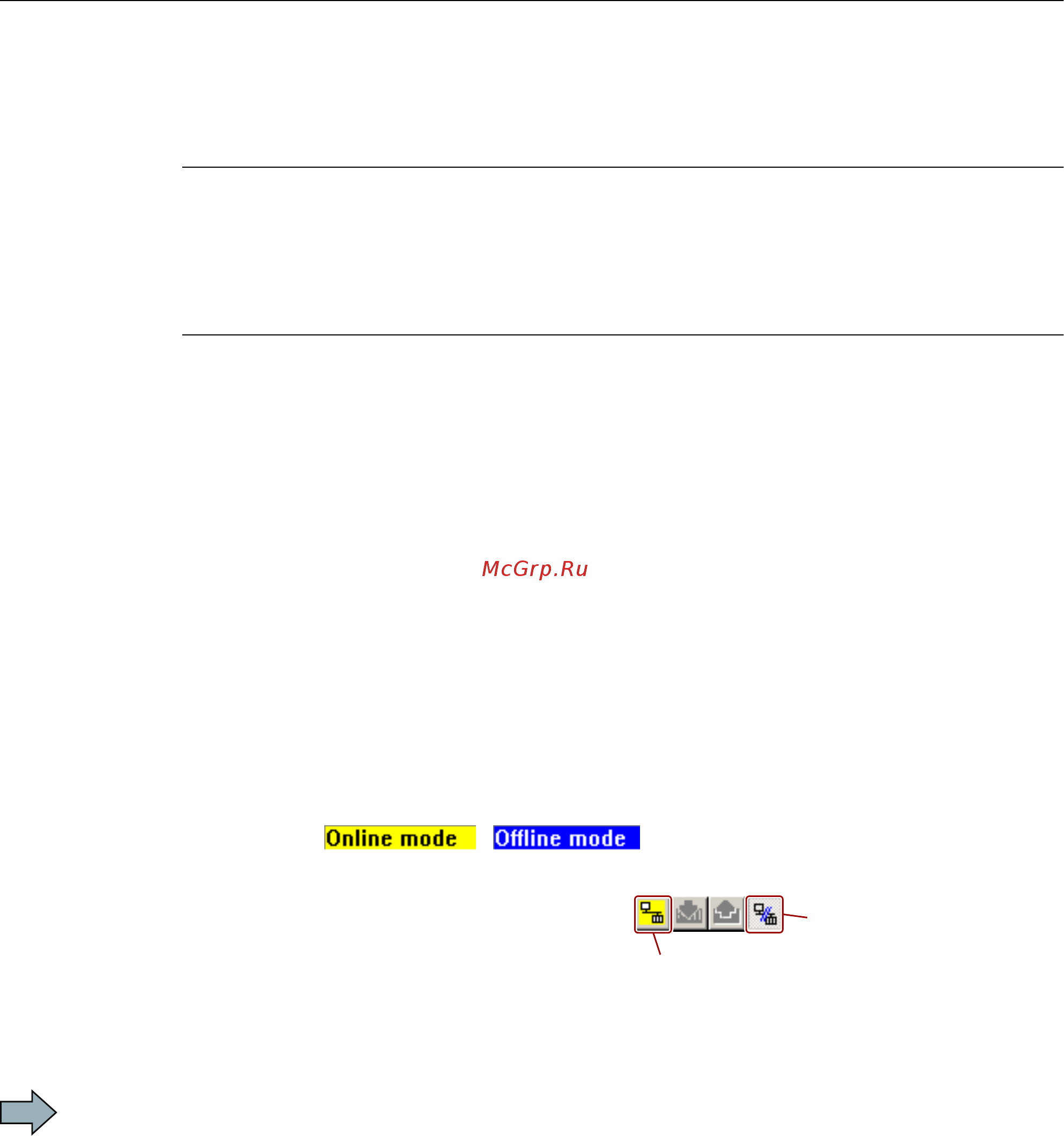

ПО STARTER показывает, изменяются ли установки онлайн в преобразователе или
офлайн в ПК ( / ).
С помощью кнопок на панели меню
осуществляется переключение режима.
̺͙͇͔͕͉͔͒͌͘͏͕͌͌͋͘͏͔͔͌͏ͦ
2QOLQH
̶͕͉͌͗͌͋͜2IIOLQH͇͎͕͉͇͙͗͗ͣ
͕͌͋͘͏͔͔͌͏͌
Порядок действий
1. Выберите конфигурацию
2. Для переключения единиц перейдите на вкладку "Единицы" в маске конфигурации.
3. Переключение системы единиц
4. Выбор технологических переменных технологического регулятора
5. Настройка на сеть электроснабжения
Установка функций
8.7 Специализированные функции
Преобразователи частоты с управляющими модулями CU240D-2
174 Руководство по эксплуатации, 01/2013, A5E03404764B AP
