8.7.4.2 Настройка регулятора

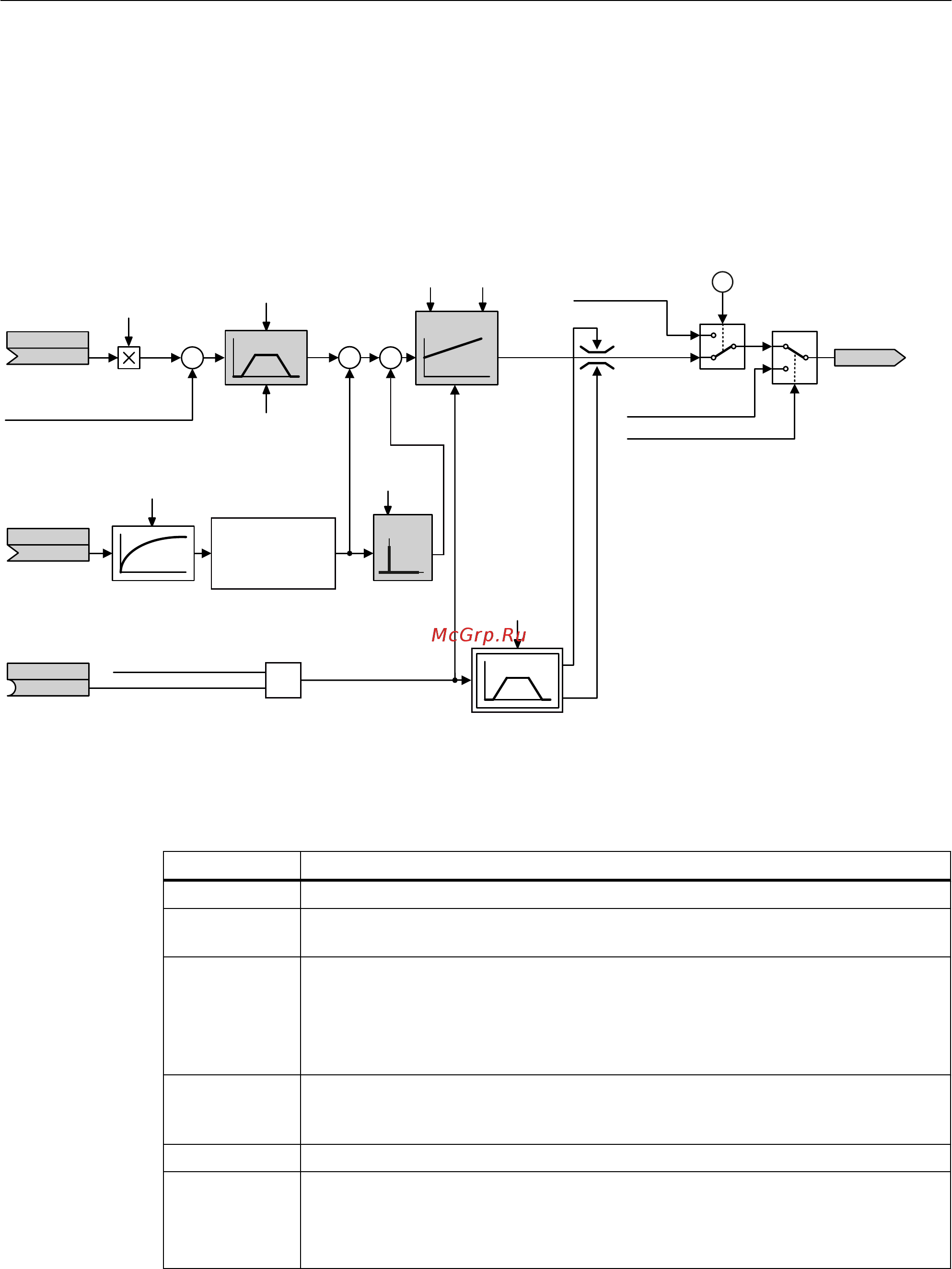

Упрощенное представление технологического регулятора
Технологический регулятор выполнен как ПИД-регулятор (регулятор с
пропорциональной, интегральной и дифференциальной составляющими), что
обеспечивает возможность очень гибкой его настройки.
̵͇͔͊͗͏͔͌͞͏͌
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
̯͔͉͙͌͗͏͕͉͇͔͗͏͌
̻͚͔͑͝͏ͦI[
̩͕͔͕͋͐͢͜
͘͏͔͇͊͒
̴͇͇͔͕͎͔͇͔͒ͣ͌͌͞͞͏͌
U
̷͇͌͑͝͏ͦ
͔͇͕͟͏͈͑͏
̻͇͙͑͏͕͌͑͌͘͞
͎͔͇͔͌͞͏͌
̩͕͔͕͋͐͘͢͜͏͔͇͊͒
͖͗͏͕͟͏͈͑͌
̷͇͈͕͙͇͇͎͔͇͗͗͌͌͟
̫͉͏͇͙͉͔͊͌͒ͣ͑͒ͥ͌͢͞
̸͇͍͊͒͏͉͇͔͏͌
̶͕͕͙͕͉͇͋͊͑
̷͇͎͔͗͌͌͟͏͌
̷͇͎͔͗͌͌͟͏͌
͚͙͕͇͗͌͊͒ͦ͗
̩͓͇͎͕͔͇͗͌ͦ͗͊
͉͓͗͌ͦ
͙͕͓͕͍͔͗͌͏ͦ
̩͓͙͕͓͕͍͔͗͌ͦ͗͌͏ͦ
̩͓͇͎͕͔͇͗͌ͦ͗͊
̮͇͇͔͔͕͋͌
͎͔͇͔͌͞͏͌
̮͇͇͔͔͕͋͌
͎͔͇͔͌͞͏͌
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
S
7Q
.S
S
S
S
S
S
S
S
7G
S
Изображени
е 8-23
Упрощенное представление технологического регулятора
Настройка технологического регулятора
Параметр Примечание
p2200 = 1 Разрешить технологический регулятор.
p1070 = 2294 Соединение главного заданного значения скорости с выходом
технологического регулятора
p2253 = … Определение заданного значения для технологического регулятора.
Пример:
p2253 = 2224: Преобразователь соединяет постоянное заданное значение
p2201 с заданным значением технологического регулятора.
p2220 = 1: Постоянное заданное значение p2201 выбрано.
p2264 = … Определение фактического значения для технологического регулятора.
Пример: При p2264 = 755[0] аналоговый вход 0 это источник для фактического
значения.
p2257, p2258 Определение времени разгона и торможения [с]
p2274 Дифференциация, постоянная времени [с]
Дифференциация улучшает параметры отклика для очень инертных
регулируемых величин, к примеру, регулирования температуры.
p2274 = 0: Дифференциация выключена.
Установка функций
8.7 Специализированные функции
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 189
