Компьютеру был присвоен IP-адрес и маска подсети, а также определен интерфейс ПК,
через который STARTER переходит в онлайн с преобразователем.
Ввод в эксплуатацию с помощью STARTER
Предлагаются следующие, зависящие от CU интерфейсы:
Таблица 5-1 Возможности подключения для STARTER
Тип USB PROFIBUS PROFINET
ПК подключен к CU через кабель USB интерфейс
PROFIBUS
интерфейс
PROFINET
Интерфейс Mini-USB М12 – 5-полюсный
штекер
М12 – 4-полюсный
штекер
Ограничения - до 125 Slave Нет
Ниже описывается ввод в эксплуатацию через USB.

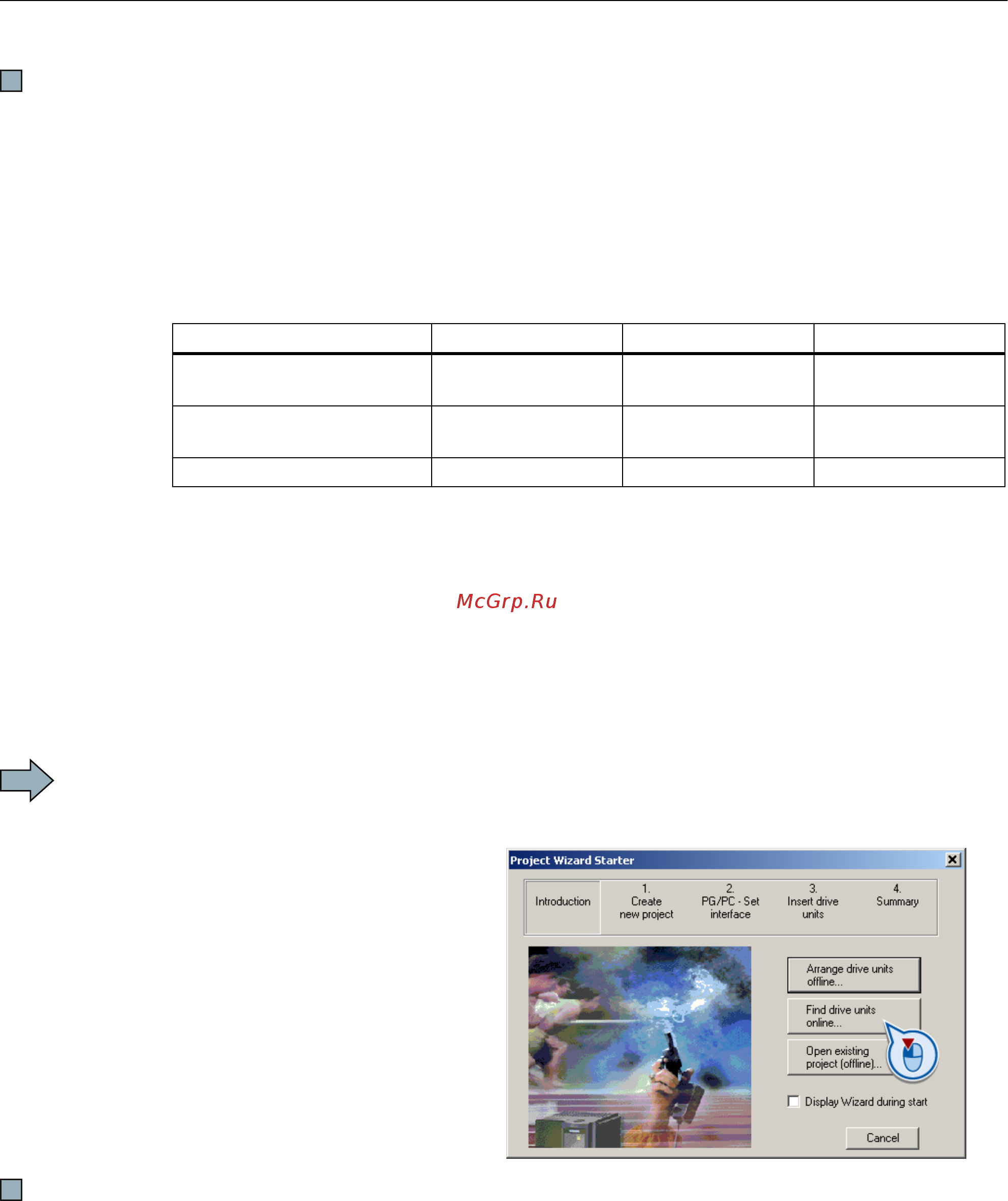

5.5.2 Создание проекта STARTER
Создание проекта с помощью мастера проектов STARTER
Порядок действий
Для создания проекта с помощью мастера проектов STARTER действовать следующим
образом:
1. Создайте через "Проект /
Новый с мастером" новый
проект.
2. Для начала работы с
мастером щелкните на "Поиск
приводных устройств
онлайн...".
3. Следуйте инструкциям
мастера и установите все
необходимое для проекта.
Проект STARTER был создан.
Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию со STARTER
Преобразователи частоты с управляющими модулями CU240D-2
68 Руководство по эксплуатации, 01/2013, A5E03404764B AP
