Siemens 6SL3525-0PE23-0AA1 [197/350] Специализированные функции
![Siemens 6SL3525-0PE23-0AA1 [197/350] Специализированные функции](/views2/1587101/page197/bgc5.png)
̯͎͓͌͗͏͙͔͌͒ͣ͐͢
͚͖͠
̶͙͌͗͌͌͘͞
̯͓͖͚͉͒ͣ͘͢
͕͕͙͑͗ͣ͘͘
͇͉͔͔͋͒ͦ͗͌͘͏ͦ
͕͕͙͑͗͘͘͏
S S
SS
S
S
U
S
U
',
',
/
;
;
U
',
',
/
;
;

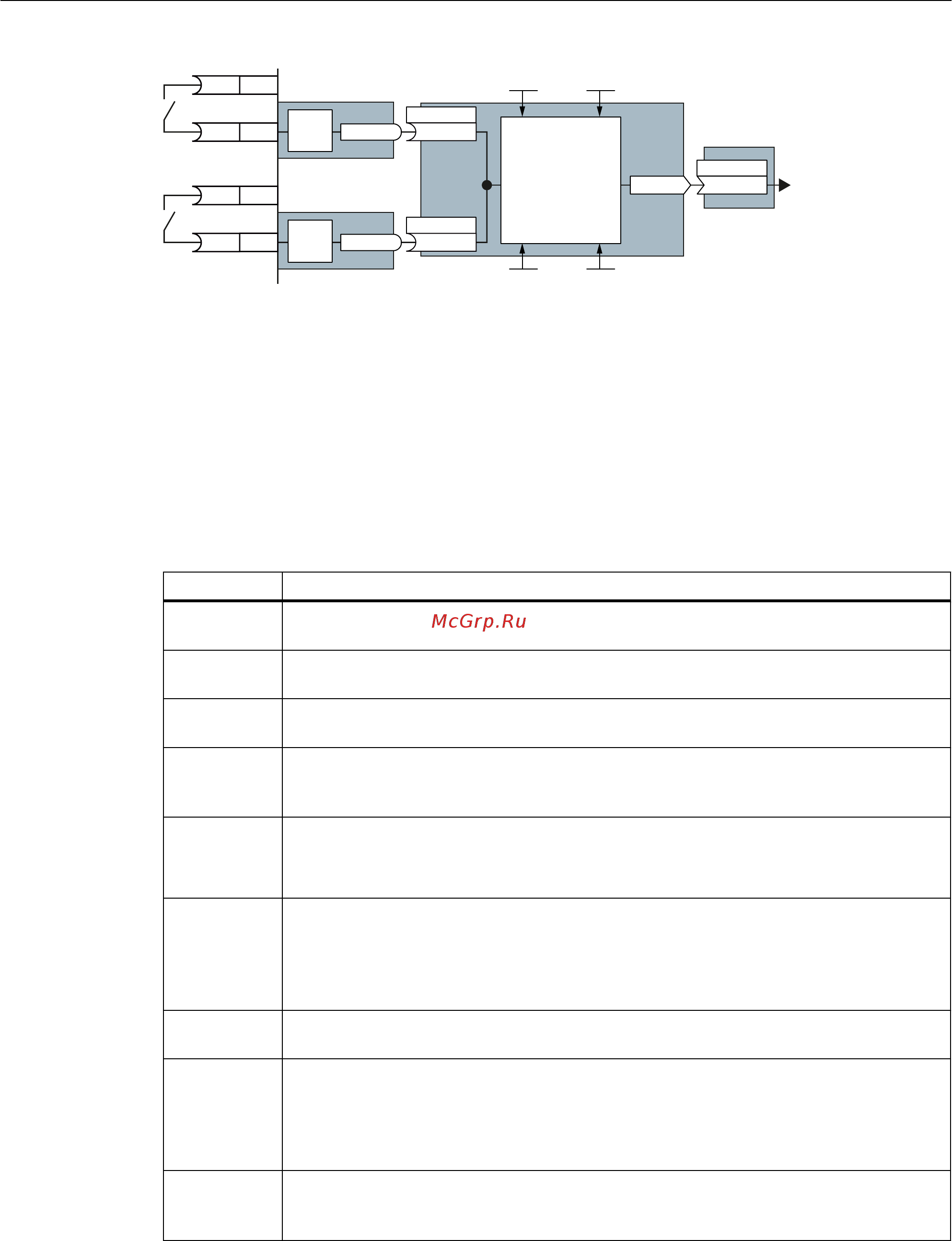

Изображени
е 8-26
Контроль на предмет отклонения скорости вращения с помощью цифрового входа
DI 1 или DI 3
Расчет скорости вращения из импульсного сигнала цифрового входа осуществляется в
"измерительном щупе".
Вычисленная скорость вращения сравнивается с фактическим значением скорости
вращения регулятора двигателя и приводит при настраиваемом отклонении к так же
настраиваемой реакции.
Таблица 8-33Настройка контроля отклонения скорости вращения
Параметр Описание
P2193 = 2 Конфигурация контроля нагрузки (заводская установка: 1)
2: контроль скорости вращения и потери нагрузки.
p2192 Время задержки контроля нагрузки (заводская установка 10 с)
Установка времени задержки для обработки контроля нагрузки.
p2181 Реакция контроля нагрузки (заводская установка 0 с)
Установка реакции при обработке контроля нагрузки.
p3231 Отклонение скорости вращения контроля нагрузки (заводская установка 150 об/
мин)
Допустимое отклонение скорости вращения контроля нагрузки.
p0580 = 21
p0580 = 23
Входная клемма измерительного щупа (заводская установка 0)
Соединить расчет скорости вращения с DI 1.
Соединить расчет скорости вращения с DI 3.
p0581 Фронт измерительного щупа (заводская установка 0)
Установка фронта для обработки сигнала измерительного щупа для измерения
фактического значения скорости вращения
0: 0/1-фронт
1: 1/0-фронт
p0582 Импульсы измерительного щупа на оборот (заводская установка 1)
Установка числа импульсов на оборот.
p0583 Измерительный щуп, макс. время измерения (заводская установка 10 с)
Установка макс. времени измерения для измерительного щупа. Если до
истечения макс. времени измерения новый импульс не поступит, то фактическое
значение скорости вращения в r0586 устанавливается на ноль.
При следующем импульсе время запускается заново.
p0585 Измерительный щуп, передаточное число (заводская установка 1)
Измеренная скорость вращения перед индикацией в r0586 умножается на это
передаточное число
Установка функций
8.7 Специализированные функции
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 195
