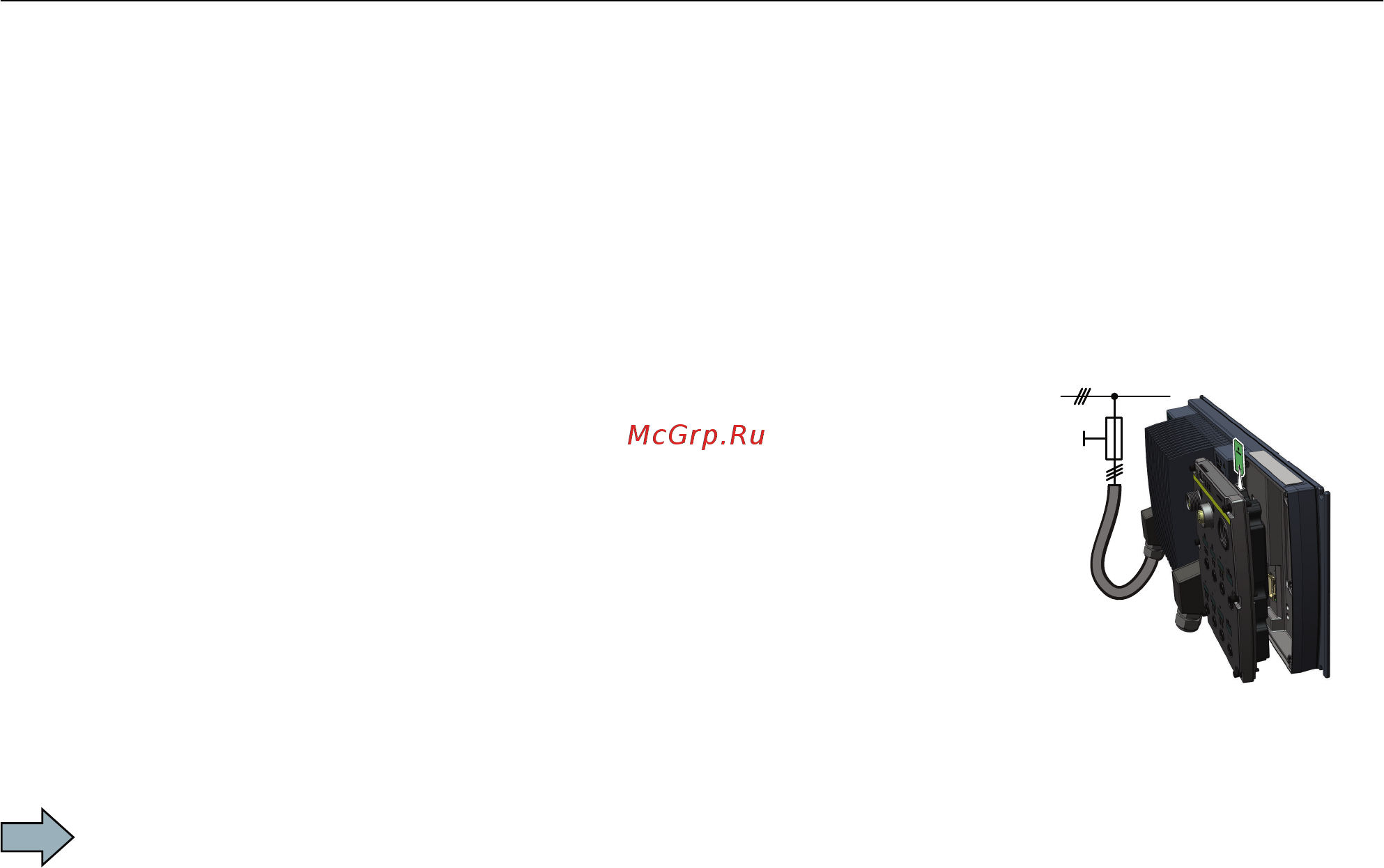

Если данные параметров на карте памяти являются действительными, то
преобразователь автоматически загружает данные параметров в свою внутреннюю
память.
Порядок действий: Передача данных с карты памяти вручную
● Электропитание преобразователя включено.
● Вставьте карту памяти в преобразователь.
Порядок действий со STARTER
Для переноса параметров с карты памяти вручную действовать следующим образом:
1. Перейдите с помощью STARTER в онлайн и выберите в своем приводе "Drive
Navigator".
2. Нажмите экранную кнопку "Ввод в эксплуатацию".
3. Нажмите экранную кнопку для переноса данных с карты памяти в преобразователь.
4. Выберите параметры согласно рисунку и запустите резервное копирование данных.
5. Закройте маски.
6. Перейдите со STARTER в офлайн.
Резервное копирование данных и серийный ввод в эксплуатацию
9.1 Сохранение и перенос установок с помощью карты памяти
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 229
