Siemens 6SL3525-0PE23-0AA1 [230/350] Перенос параметров с карты памяти
![Siemens 6SL3525-0PE23-0AA1 [230/350] Перенос параметров с карты памяти](/views2/1587101/page230/bge6.png)

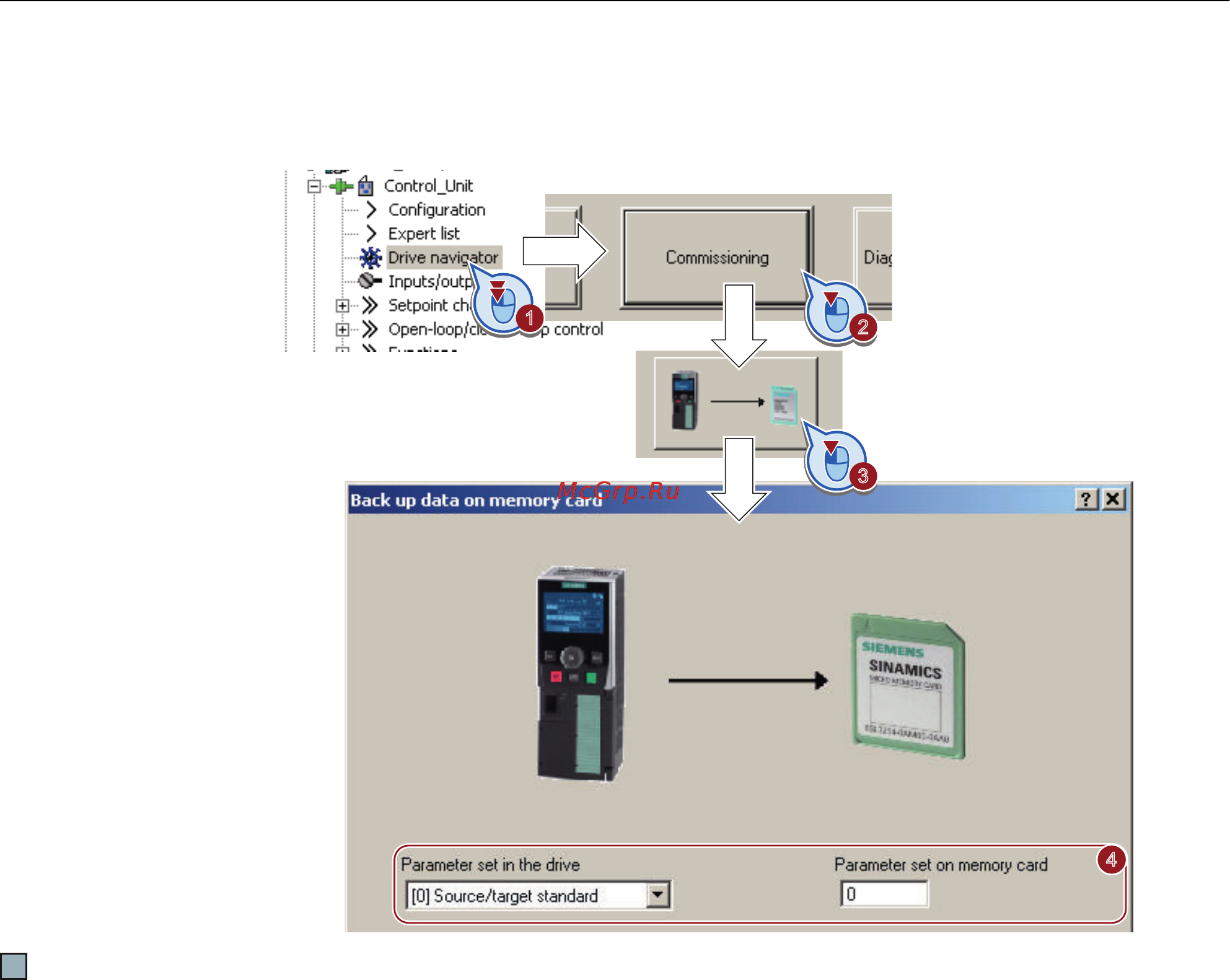

4. Выберите параметры согласно рисунку и запустите резервное копирование данных.
5. Закройте маски.
Параметры были сохранены вручную на карту памяти.
9.1.2 Перенос параметров с карты памяти
Для переноса установок параметров с карты памяти на преобразователя (загрузка)
существует две возможности:
Автоматическая загрузка
Внешнее питание управляющего модуля было отсоединено.
1. Отсоедините управляющий модуль от силового модуля.
2. Вставьте карту памяти с установками параметров в управляющий модуль.
3. Установите управляющий модуль на силовой модуль. Для обеспечения степени
защиты IP преобразователя убедитесь, что уплотнения установлены правильно и
винты затянуты с правильным моментом (2,0 Нм).
4. Подключите внешний источник питания 24 В к управляющему модулю.
Резервное копирование данных и серийный ввод в эксплуатацию
9.1 Сохранение и перенос установок с помощью карты памяти
Преобразователи частоты с управляющими модулями CU240D-2
228 Руководство по эксплуатации, 01/2013, A5E03404764B AP
