Siemens 6SL3525-0PE23-0AA1 [273/350] Параметры буфера ошибок и журнала ошибок
![Siemens 6SL3525-0PE23-0AA1 [273/350] Параметры буфера ошибок и журнала ошибок](/views2/1587101/page273/bg111.png)
1. Преобразователь передает все ошибки из буфера ошибок в первые восемь ячеек
памяти журнала ошибок (индексы 8 … 15).
2. Преобразователь удаляет все устраненные ошибки из буфера ошибок.
3. Преобразователь записывает момент времени квитирования устраненных ошибок в
параметры r2136 и r2109 (время устранения ошибки).
̨͚͛͌͗
͔͖͕͇͕͌͒͋͑
̶͓͙͌͗͌͌͘͏͙ͣ
͏͒͏͕͖͑͘͏͕͉͇͙͗ͣ
͔͖͕͇͌͒͋͑͏͉
͍͚͔͇͗͒
͔͖͕͇͕͌͒͋͑
̺͇͋͒͏͙͇͓ͣ͌͘͢
͙͇͗͌͘͢
͔͖͕͇͌͒͋͑͏
̭͚͔͇͔͖͕͇͕͗͒͌͒͋͑
͖͕͔͒͌͋͘͏͌
͔͖͕͇͌͒͋͑͏
͇͓͌͘͢
͙͇͗͌͘͢
͔͖͕͇͌͒͋͑͏
̱͉͏͙͏͕͉͇͙͗ͣ
͔͖͕͇͚͌͒͋͑
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@
>@ >@

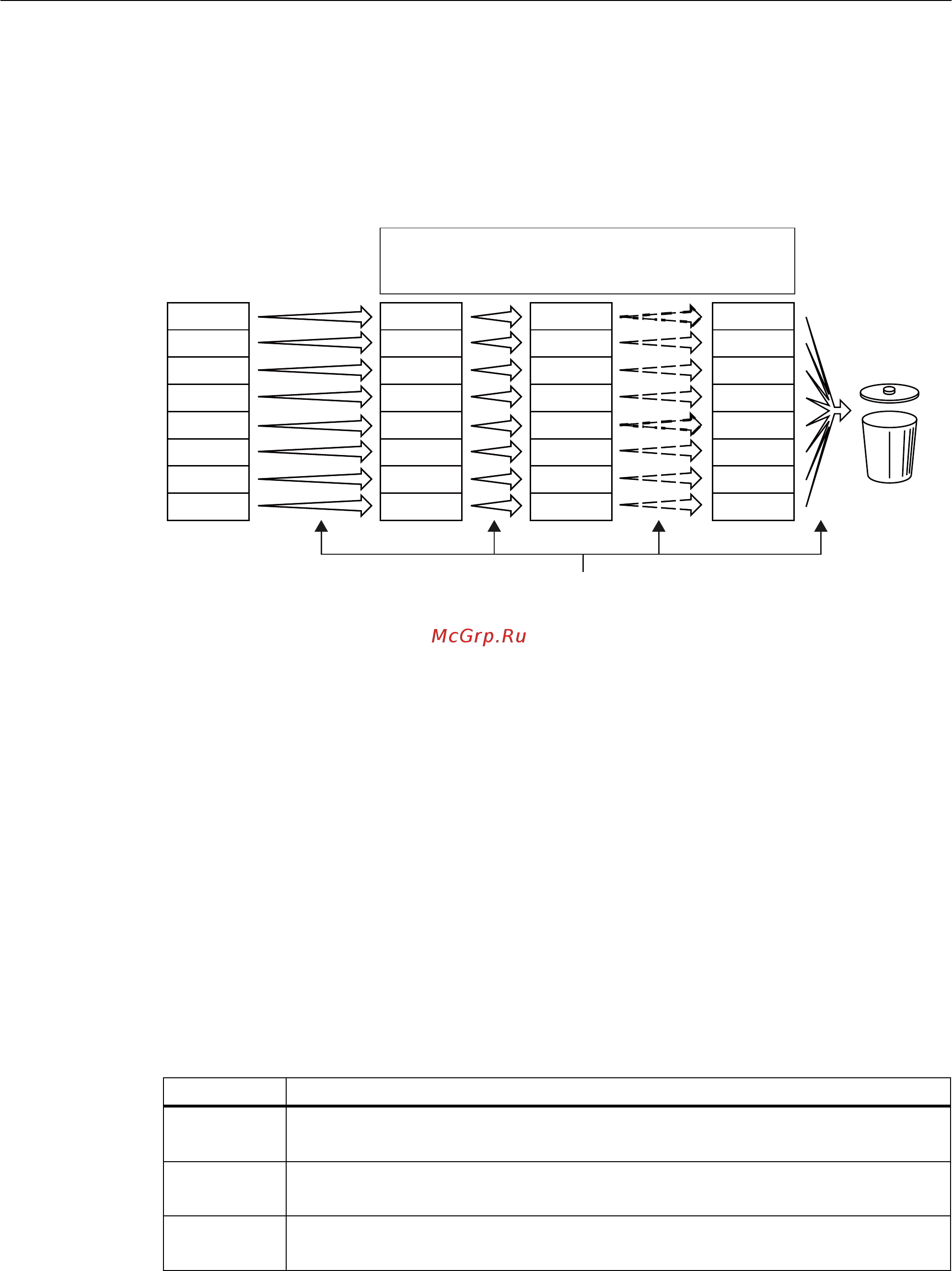

Изображени
е 11-8
Журнал ошибок после квитирования ошибок
После квитирования не устраненные ошибки находятся как в буфере ошибок, так и в
журнале ошибок. У этих ошибок "Время возникновения ошибки" остается без изменений,
а "Время устранения ошибки" остается пустым.
Если меньше восьми ошибок перемещено или скопировано в журнал ошибок, то ячейки
памяти со старшими индексами остаются пустыми.
Преобразователь смещает сохраненные прежде в журнале ошибок значения на восемь
индексов соответственно. Ошибки, находившиеся перед квитированием в индексах
56 … 63, удаляются.
Очистка журнала ошибок
Для удаления всех ошибок из журнала ошибок установите параметр p0952 на ноль.
Параметры буфера ошибок и журнала ошибок
Параметр Описание
r0945 Код ошибки
Индикация номеров возникших ошибок
r0948 Время возникновения ошибки в миллисекундах
Индикация момента времени появления ошибки в миллисекундах
r0949 Значение ошибки
Индикация дополнительной информации возникшей ошибки
Предупреждения, ошибки и системные сообщения
11.2 Ошибки
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 271
