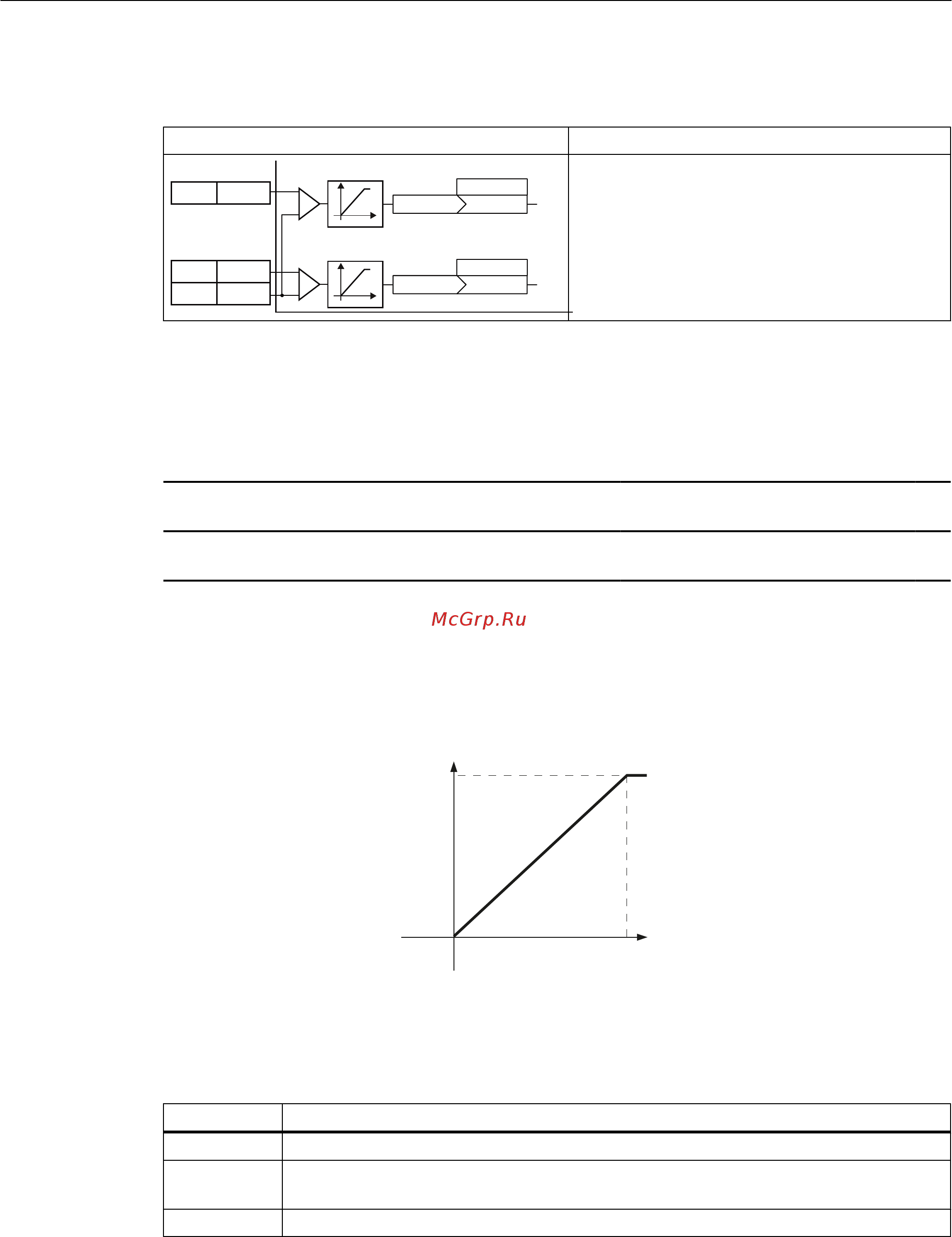

6.4 Аналоговые входы
Аналоговые входы Изменение функции аналогового входа
;
;
;
$,
U>@
&,S\\\\
S>@
U>@
&,S\\\\
S>@
$,
0
1. Определите тип аналогового входа с
помощью параметра p0756 для входа по
напряжению0 V … 10 V.
2. Укажите функцию аналогового входа,
соединив параметр p0755 с любым
входным коннектором CI , т.е. как
заданное значение скорости.
Определение типа аналогового входа
Преобразователь имеет ряд установок по умолчанию, выбираемых с помощью
параметра p0756:
AI 0 Однополюсный вход по напряжению
Датчик не подключен
0 V … +10 V p0756[0] = 0
8
AI 1 Однополюсный вход по напряжению
Датчик не подключен
0 V … +10 V p0756[1] = 0
8
Можно определять собственные характеристики, соответствующие решаемой задаче.
Линейная масштабирующая характеристика определяется двумя точками (p0757,
p0758) и (p0759, p0760). Параметры p0757 … p0760 через свой индекс согласованы с
одним аналоговым входом, например, параметры p0757[0] … p0760[0] относятся к
аналоговому входу 0.
̩͕͖͕͔͇͖͍͔͋͗ͦ͌͜͏ͥ
̩̩
[
S
\
S
[
S
\
S
9
Изображени
е 6-3
Масштабирующие характеристики
Таблица 6-5 Параметры для масштабирующей характеристики и контроля обрыва провода
Параметр Описание
p0757 x-координата 1-й точки характеристики [В]
p0758 y-координата 1-й точки характеристики [% от p200x]
p200x это параметры исходных величин, к примеру, p2000 это исходная скорость
p0759 x-координата 2-й точки характеристики [В]
Настройка входов и выходов
6.4 Аналоговые входы
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 81
