7. Выключите напряжение питания преобразователя.
8. Подождите, пока все LED на преобразователе погаснут. Снова включите напряжение
питания преобразователя. Только после этого системного сброса настройки
начинают действовать.

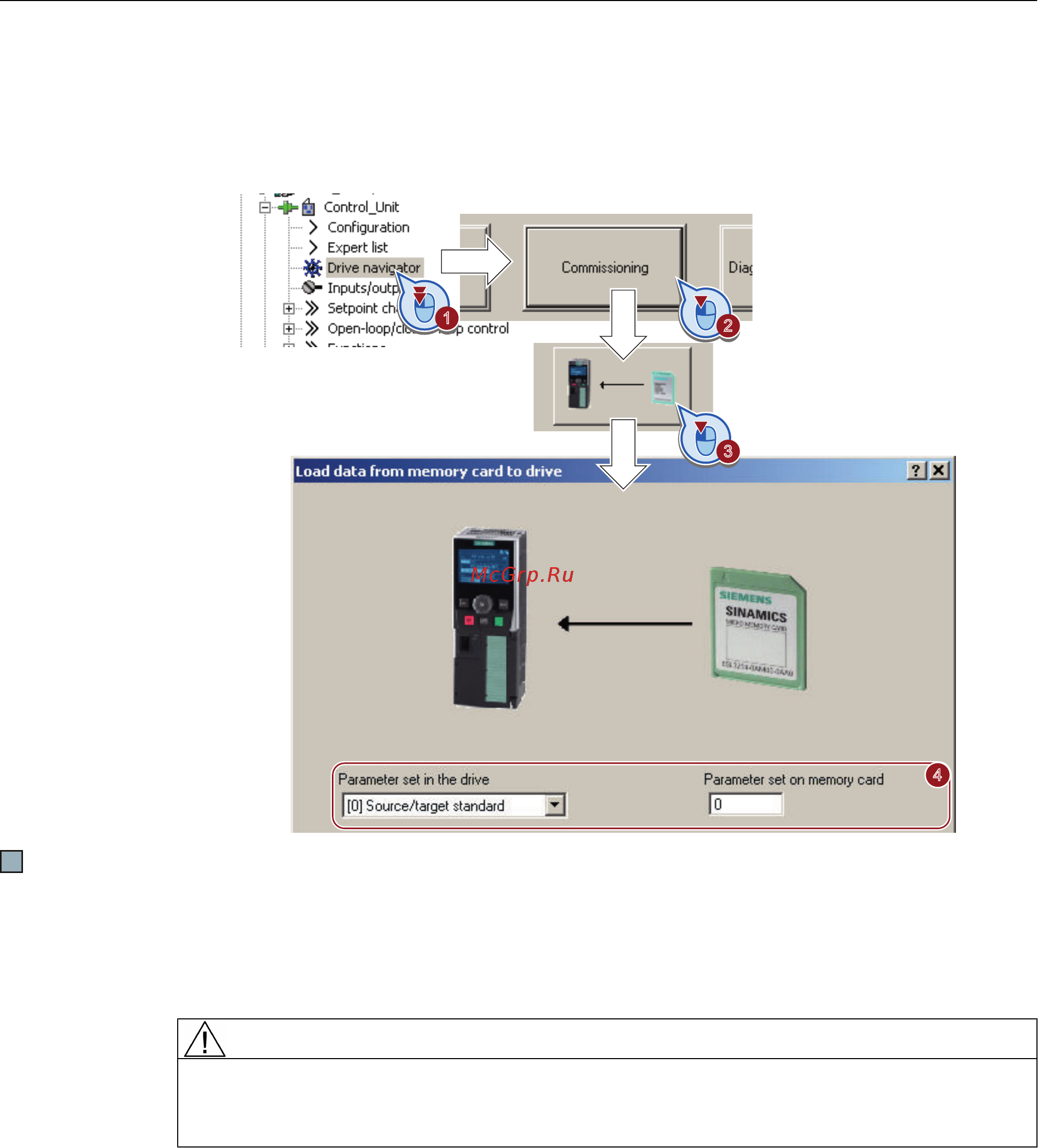

Параметры были перенесены с карты памяти вручную.
9.1.3 Безопасное извлечение карты памяти
ВНИМАНИЕ
Извлечение карты памяти из включенного преобразователя без использования
функции "безопасного извлечения" может вызывать повреждение файловой системы
на карте памяти.
Для безопасного извлечения карты памяти из управляющего модуля можно
использовать STARTER или IOP:
1. Установите P9400 на 2.
2. Проверьте значение параметра P9400.
3. Если P9400 = 3, то карта памяти может быть безопасно извлечена.
4. Отсоедините управляющий модуль от силового модуля.
Резервное копирование данных и серийный ввод в эксплуатацию
9.1 Сохранение и перенос установок с помощью карты памяти
Преобразователи частоты с управляющими модулями CU240D-2
230 Руководство по эксплуатации, 01/2013, A5E03404764B AP
