5.5.1 Настройка интерфейсов
5.5.1.1 Настройка интерфейса USB
Порядок действий
Для настройки интерфейса USB действовать следующим образом:
1. Включите напряжение питания преобразователя и соедините преобразователь и ПК
через USB.
2. При первом подключении преобразователя к ПК необходимо установить драйвер
USB. Windows 7 устанавливает драйверы автоматически. В более старых версиях
Windows требуется подтверждение (OK) в масках.
3. Запустите ПО для ввода в эксплуатацию STARTER.
4. Если STARTER используется в первый раз, то необходимо проверить, правильно ли
настроен интерфейс USB. Для этого щелкнуть в STARTER на
("Доступные
участники").
При правильной установке в маске "Доступные участники" отображаются
преобразователи, подключенные через интерфейс USB. В этом случае продолжить
с пункта 7.
Если установка неправильная, то появляется сообщение "Другие участники не
найдены".

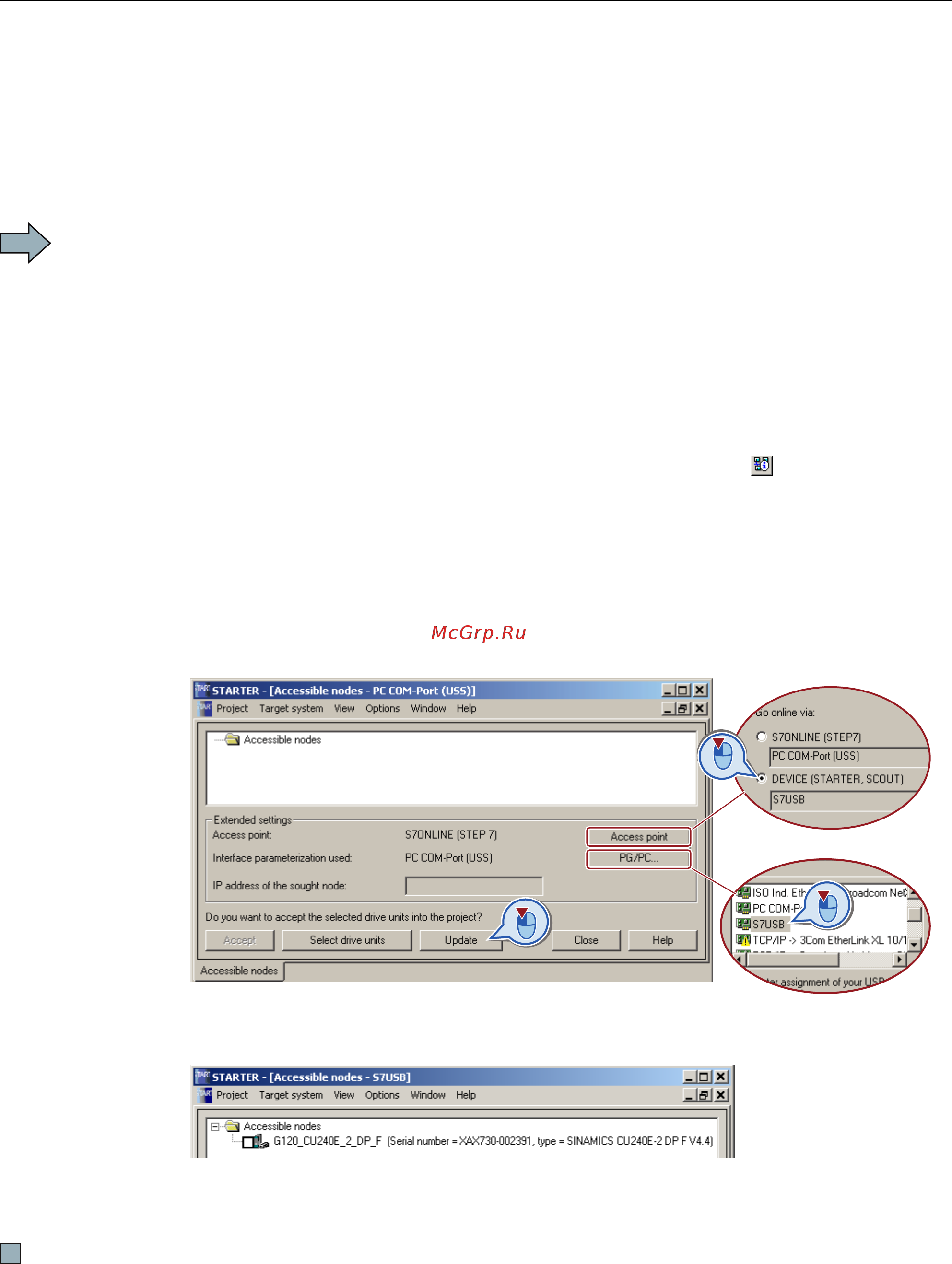

5. Квитируйте это сообщение и установите "Точку доступа" на "DEVICE (STARTER,
Scout)" и "ПГ/ПК-интерфейс" на "S7USB".
6. После щелкнуть на "Обновить". В маске "Доступные участники" теперь отображаются
подключенные преобразователи.
7. Закройте маску без выбора найденного преобразователя.
8. Создайте свой проект STARTER (Страница 69).
Интерфейс USB был настроен.
Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию со STARTER
Преобразователи частоты с управляющими модулями CU240D-2
66 Руководство по эксплуатации, 01/2013, A5E03404764B AP
