9.

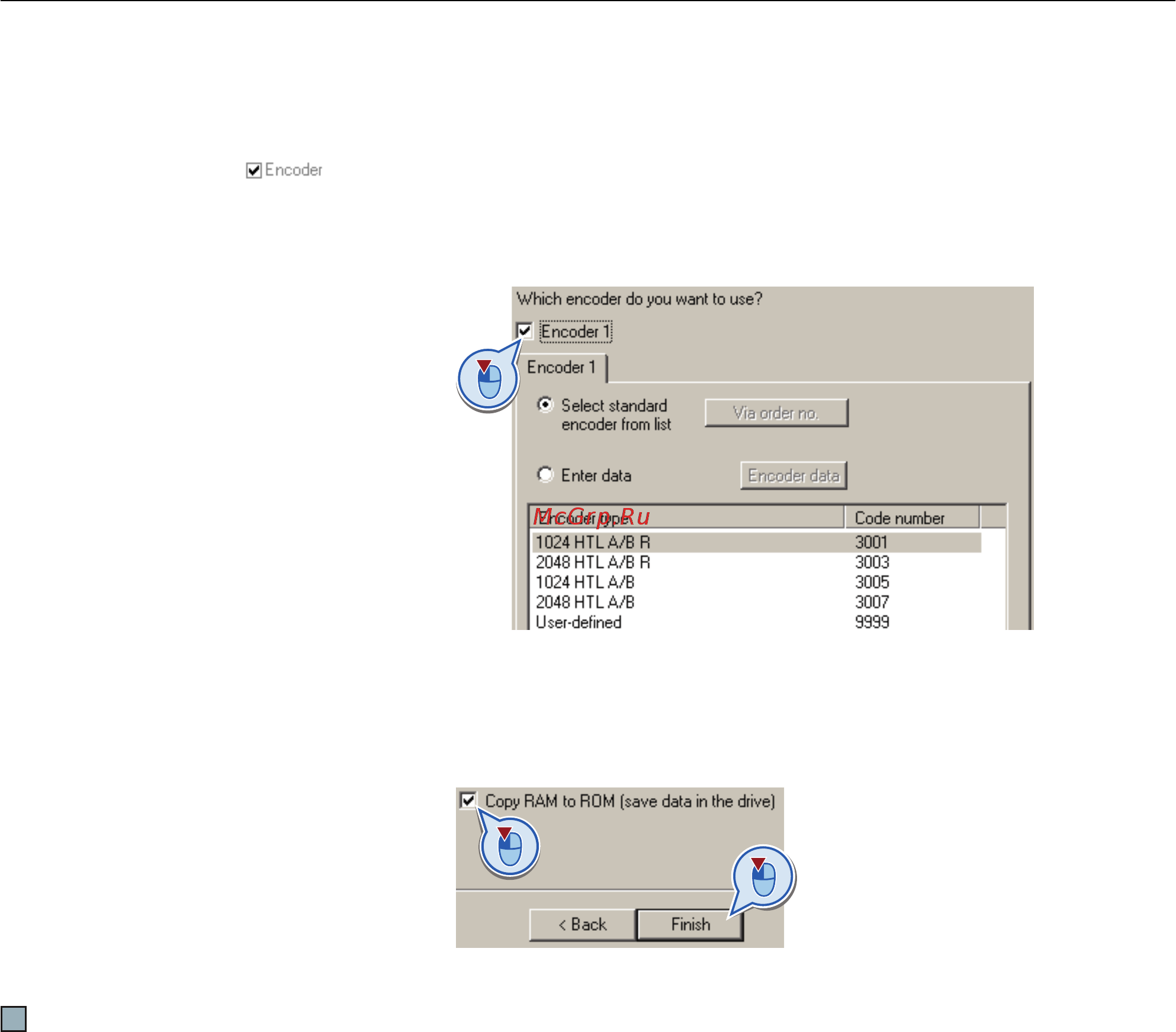

Если используется HTL-энкодер на валу двигателя для
управления по скорости, то либо выберите один из стандартных
энкодеров, либо введите параметры энкодера. См. также раздел:
Параметры нестандартного энкодера HTL (Страница 309).
…R: Датчик с нулевой меткой
10. Установите галочку для "RAM в ROM (сохранение данных в
привод)", чтобы энергонезависимо сохранить данные в
преобразователе ①.
11. Завершите базовый ввод в эксплуатацию ②.
Были введены все данные, необходимые для базового ввода преобразователя в
эксплуатацию.
5.5.5 Идентификация параметров двигателя
Условия
● При базовом вводе в эксплуатацию была выбрана идентификация параметров
двигателя (MOT ID). В этом случае по завершении базового ввода в эксплуатацию
преобразователь выводит предупреждение A07991.
● Двигатель остыл до температуры окружающей среды.
Если двигатель слишком горячий, то результаты идентификации параметров
двигателя являются недостоверными и управления по скорости становится
нестабильным.
Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию со STARTER
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 71
