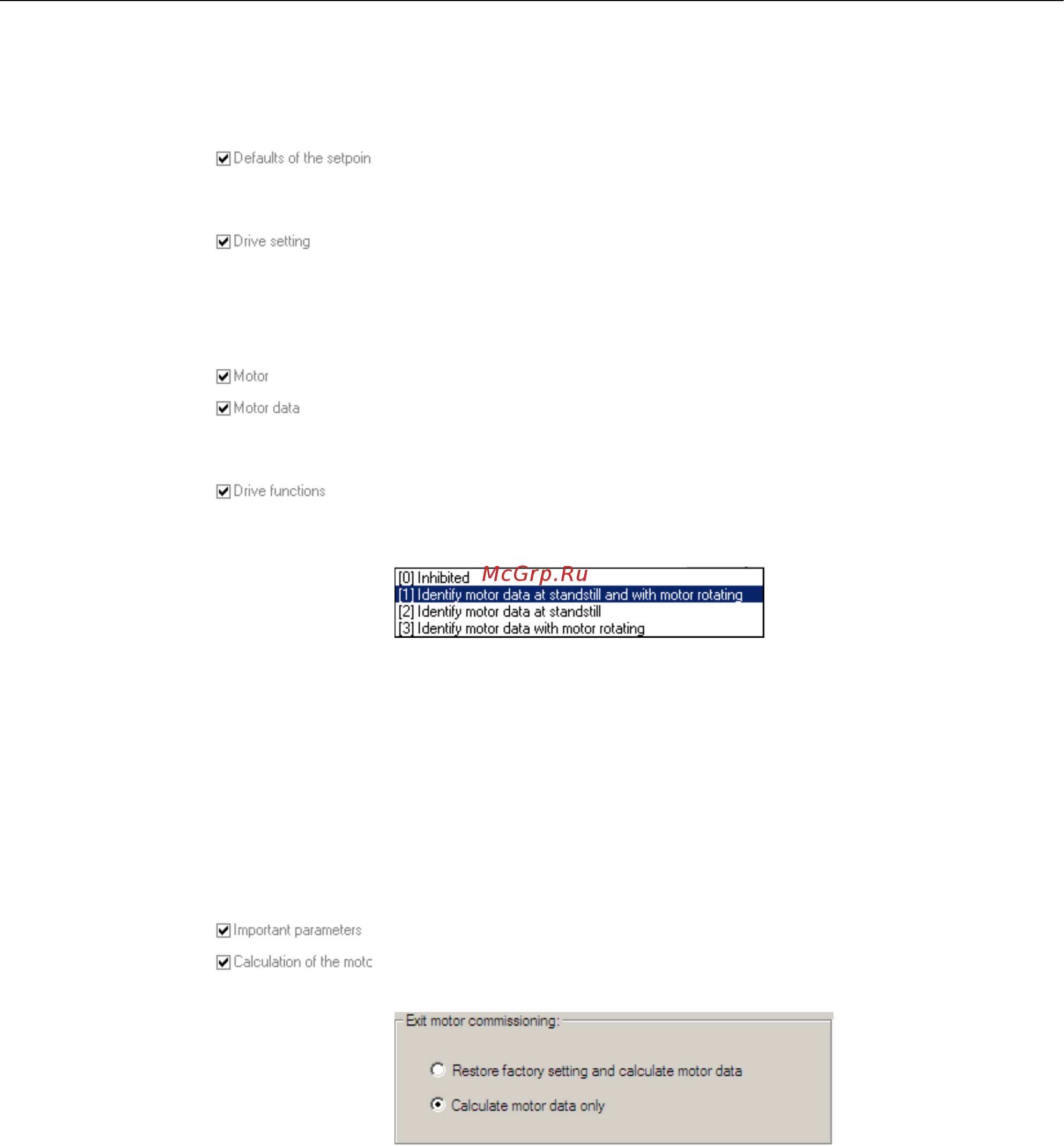

2. Выберите предустановку интерфейсов преобразователя.
См. также раздел: Выбор правильной установки интерфейсов
(Страница 48).
3. Выберите задачу для преобразователя:
Небольшая перегрузка для приложений с низкой динамикой,
например: насосы или вентиляторы.
Высокая перегрузка для динамичных приложений, например,
подъемно-транспортного оборудования.
4. Выберите свой двигатель.
5. Введите параметры двигателя согласно шильдику двигателя.
Если двигатель был выбран по его заказному номеру, то
параметры уже введены.
6. Если был установлен тип управления "Управление по скорости",
то рекомендуется установка " [1] Идентификация параметров
двигателя в состоянии покоя и при вращающемся двигателе".
При такой установке преобразователь оптимизирует свой
регулятор скорости.
В одном и следующих случаев выберите установку "[2]
Идентификация параметров двигателя в состоянии покоя":
● В качестве типа управления было установлено "Управление по
скорости", но свободное вращение двигателя невозможно, к
примеру, из-за ограничения участков перемещения.
● В качестве типа управления было установлено "Управление U/
f".
7. Установите важнейшие параметры согласно решаемой задаче.
8. Рекомендуемая установка "Только вычислить параметры
двигателя".
Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию со STARTER
Преобразователи частоты с управляющими модулями CU240D-2
70 Руководство по эксплуатации, 01/2013, A5E03404764B AP
