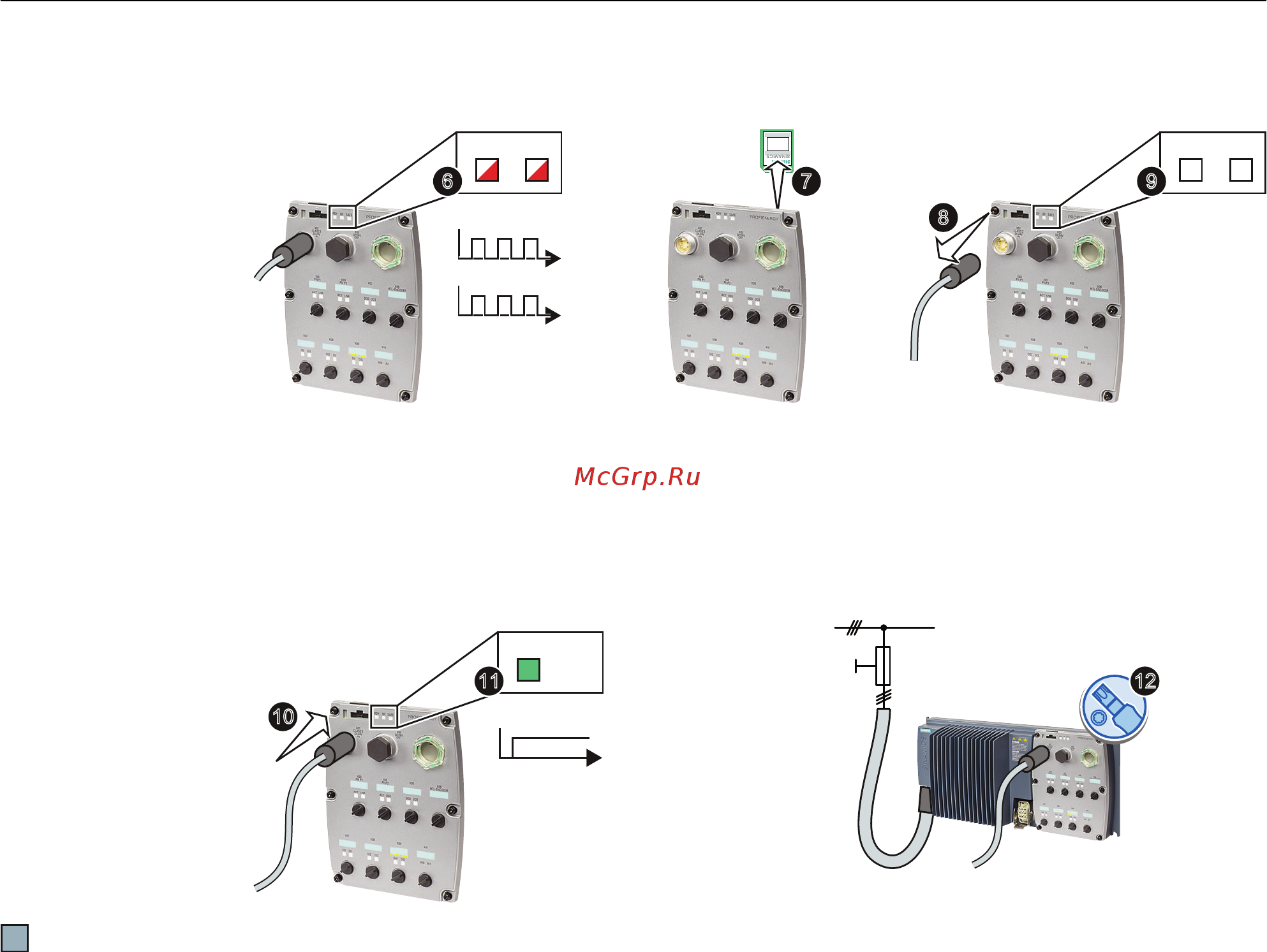

9. Подождите, пока все светодиоды на управляющем модуле погаснут.
6,1$0 ,&6
5'<
%)
%)
5'<
%)
5'<
10.Снова вставьте штекер электропитания 24 В в управляющий модуль и включите
питание 24 В.
11.Если FW было успешно обновлено, то управляющий модуль сигнализирует это через
несколько секунд зеленым свечением светодиода RDY.
12.Установите управляющий модуль на силовой модуль.
5'<
5'<
FW преобразователя было успешно обновлено до новой версии. При обновлении
настройки в преобразователе сохраняются.
Ремонт
10.8 Обновление микропрограммного обеспечения (апгрейд FW)
Преобразователи частоты с управляющими модулями CU240D-2
Руководство по эксплуатации, 01/2013, A5E03404764B AP 259
