5. Zakładanie gniazda (WR14DBDL / WR18DBDL)
Wybrać właściwe gniazdo do założenia.
䢇
Typu kołkowego lub pierścieniowego
(1) Dopasować otwór gniazda do otworu kowadełka i włożyć kowadełko do
gniazda.
(2) Włożyć wkrętak do gniazda.
(3) Założyć pierścień na rowek gniazda.
䢇
Rodzaj trzpienia
Ustawić trzpień ruchomy w kwadratowej części kowadełka naprzeciw otworu
w sześciokątnym gnieździe. Następnie docisnąć trzpień i zamontować
sześciokątne gniazdo na kowadle.
Upewnić się, że trzpień jest wciśnięty do końca otworu.
Przy wyjmowaniu gniazda czynności wykonywać w odwrotnej kolejności.
䢇
Ustawianie typu pierścienia
(1) Dopasować położenie kwadratowej części gniazda do kowadełka.
(2) Upewnić się, że gniazdo jest wystarczająco mocno wciśnięte do kowadełka.
(3) Gniazdo wyjmuje się wyciągając je z kowadełka.
UWAGA
䡬
Wolno używać jedynie akcesoriów wymienionych w instrukcji użytkowania i
katalogu firmy Hitachi. Nieprzestrzeganie tego zalecenia może powodować
wypadki przy pracy lub uszkodzenia ciała.
䡬
Należy upewnić się, że gniazdo jest stabilnie osadzone w kowadle. W innym
razie może ono wypaść powodując urazy ciała.
JAK UŻYWAĆ
1. Sprawdzenie kierunku obrotów
Końcówka będzie obracać się w kierunku zgodnym z ruchem wskazówek
zegara (patrząc od tyłu urządzenia) po naciśnięciu strony przycisku oznaczonej
literą R.
Naciśnięcie strony przycisku oznaczonej literą L (patrz Ryc. 7) powoduje pracę
urządzenie w kierunku odwrotnym do ruchu wskazówek zegara (Litery
L
i
R
są na obudowie urządzenia).
2. Przycisk
䡬
Kiedy przycisk zostanie wciśnięty, narzędzie zaczyna się obracać. Po zwolnieniu
przycisku narzędzie zatrzymuje się.
䡬
Prędkość obrotowa wiertarki zależy od stopnia przyciśnięcia przycisku spustu.
Prędkość obrotowa jest mała kiedy przełącznik spustu jest lekko przyciśnięty
a zwiększa się gdy przyciska się go silniej.
WSKAZÓWKA
䡬
Gdy silnik zaczyna się obracać słychać odgłos bzyczenia; jest to tylko dźwięk,
nie uszkodzenie urządzenia.
3. Korzystanie z haka
Hak służy do zawieszania narzędzia mechanicznego na pasie podczas pracy.
UWAGA
䡬
Narzędzie mechaniczne należy dokładnie zawiesić na haku, aby go przypadkowo
nie upuścić.
Upuszczenie narzędzia może spowodować wypadek.
䡬
Do narzędzia przenoszonego z pomocą haka na pasie nie należy dołączać
końcówek. Jeśli do narzędzia przenoszonego na pasie zostanie dołączona
ostra końcówka, taka jak wiertło, użytkownik może odnieść obrażenia.
䡬
Hak należy solidnie zamontować. Jeśli hak nie zostanie prawidłowo
zamocowany, może on spowodować obrażenia ciała.
(1) Zdejmowanie haka.
Odkręć śruby mocujące hak, korzystając ze śrubokręta krzyżakowego. (Rys. 8)
(2) Wymiana haka i dokręcenie śrub.
Zainstaluj hak we wcięciu narzędzia mechanicznego i dokręć śruby, aby go
prawidłowo zamocować. (Rys. 9)
4. Informacje dotyczące wskaźnika pozostałej energii baterii
Naciśnięcie przełącznika wskaźnika pozostałej energii baterii powoduje
zaświecenie lampek wskaźnika baterii, co umożliwia sprawdzenie ilości
pozostałej energii (Rys. 10).
Po zdjęciu palca z przłącznika lampka wskaźnika pozostałej energii baterii
przestaje świecić. W tabeli 4 przedstawiono stany lampek wskaźnika baterii
i informacje na temat pozostałej ilości energii.
Ponieważ działanie wskaźnika pozostalej energii baterii może różnić się w
zależności od temperatury otoczenia i charakterystyki baterii, należy traktować
go wyłącznie referencyjnie.
UWAGA:
䡬
Nie należy mocno potrząsać panelem przełączników ani uderzać go. Może
to doprowadzić do wystąpienia problemów.
䡬
W celu zaoszczędzenia energii wskaźnik pozostałej energii baterii świeci tylko
po naciśnięciu jego przełącznika.
5. Korzystanie z diody LED
Naciśnięcie przełącznika światła na panelu przełączników powoduje włączenie
lub wyłączenie diody LED. (Rys. 11)
Aby zapobiec wyczerpywaniu się baterii, należy często wyłączać diodę LED.
UWAGA:
䡬
Nie należy spoglądać bezpośrednio w światło, aby nie narażać oczu na jego
działanie.
Wystawienie oczu na stałe działanie światła grozi uszkodzeniem wzroku.
WSKAZÓWKA
䡬
W celu zapobiegania wyczerpywaniu baterii w wyniku zbyt długiego korzystania
z diody LED światło gaśnie automatycznie po około 15 minutach.
6. Funkcja mocowania przełącznika trybu (Rys. 12)
UWAGA
䡬
Nie narażaj panelu przełączników na wstrząsy lub uszkodzenia.
䡬
Gdy zwolniony jest przycisk spustowy wybierz tryb wysoki/niski i pojedynczy/
ciągły. Zaniechanie tej czynności może prowadzić do wadliwego działania.
(1) Przełącznik poziomu prędkości wysoka/niska
Prędkość obrotów zmienia się w 4 krokach (900, 1400, 2000, 2600/2900
min
-1
) przy każdym naciśnięciu przełącznika poziomu prędkości wysoka/niska.
(2) Przełącznik trybu pracy pojedynczy/ciągły
Moment obrotowy dokręcania można wyregulować w zależności od pracy
zmieniając tryb dokręcania przy wykorzystaniu przełącznika trybu pojedynczy/
ciągły i przełącznika poziomu prędkości wysoka/niska znajdujących się z boku
wkrętarki udarowej.
Jeżeli przycisk do przodu/do tyłu jest ustawiony w pozycji do tyłu, tryby
wysoki/niski i tryb pojedynczy/ciągły są odpowiednio ustawione na "wysoki"
i "ciągły" niezależnie od wskaźników na tablicy rozdzielczej.
Tryb zmienia się pomiędzy trybem pojedynczym a ciągłym za każdym razem,
gdy zostanie wciśnięty przełącznik trybu pojedynczy/ciągły.
W trybie pojedynczym, gdy przycisk spustowy został wyciągnięty w celu
rozpoczęcia pracy, dokręcanie zatrzymuje się automatycznie po 1 do 4
obrotów.
W trybie ciągłym, gdy przycisk spustowy został wyciągnięty w celu rozpoczęcia
pracy, dokręcanie śruby jest kontynuowane (bez automatycznego zatrzymania).

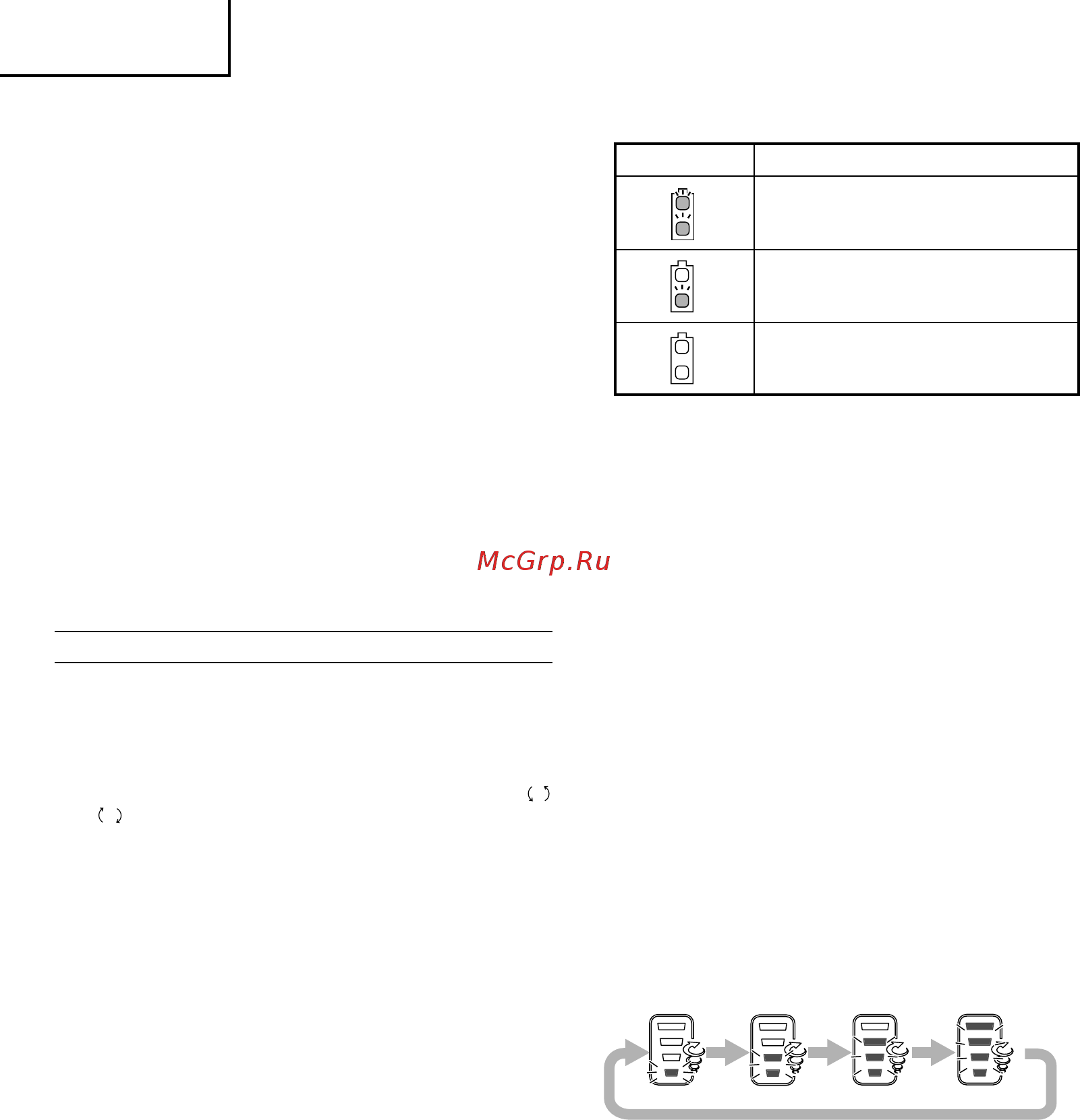

Stan lampki Pozostała energia baterii
Pozostała wystarczająca ilość energii baterii.
Tabela nr 4
Pozostała połowa energii baterii.
Energia baterii została prawie wyczerpana.
Należy jak najszybciej naładować baterię.
04Pol_WH14DBDL_EE 12/28/10, 16:4737
