Lamborghini LMB G 450 (K1") (VCV-L 225) [10/64] Обозначения
10

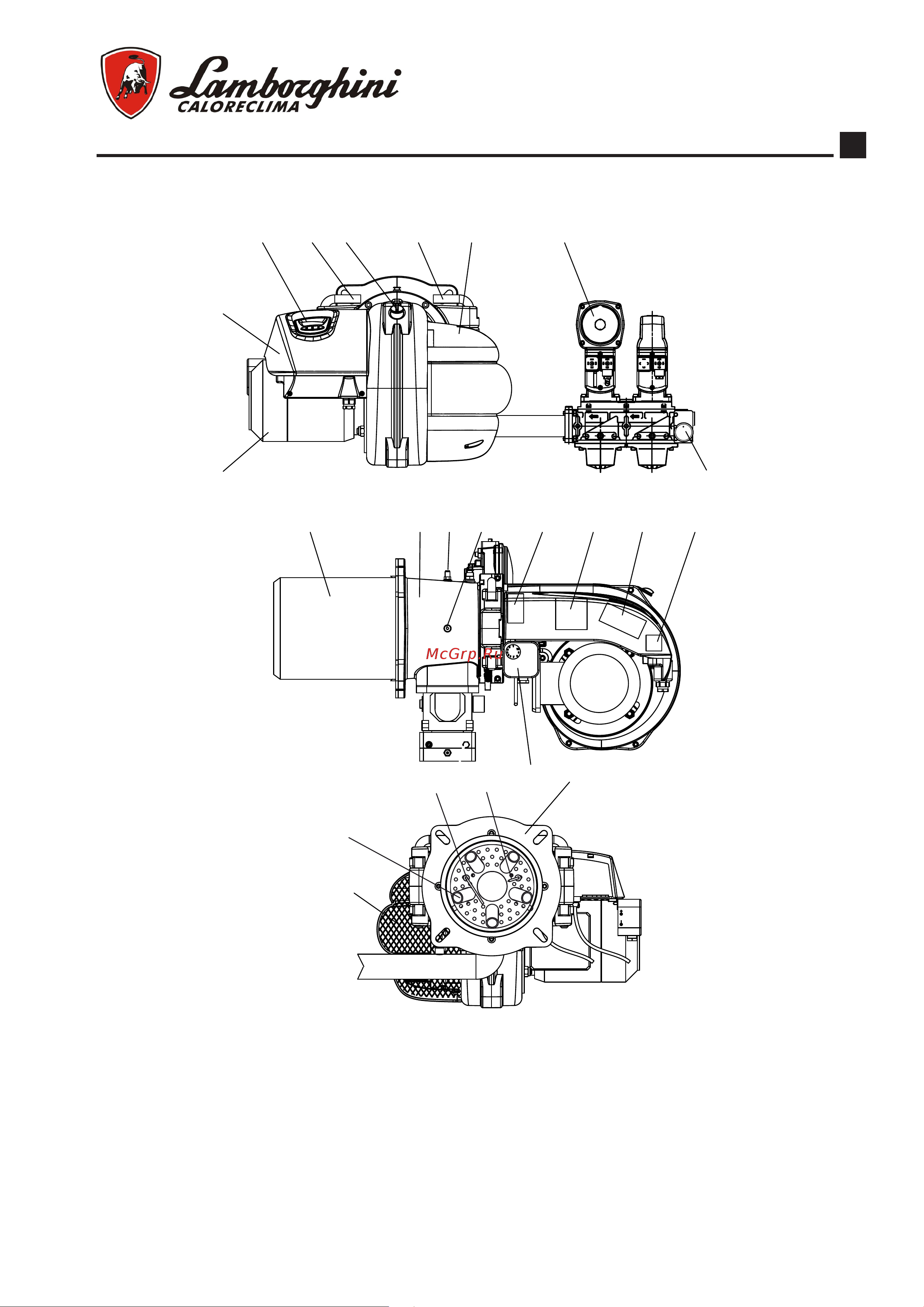

ОСНОВНЫЕ КОМПОНЕНТЫ
ОБОЗНАЧЕНИЯ
1 Двигатель
2 Приборная панель
3 Дисплей
4 Глазок
5 Крышка
воздухозаборника
6 Узел газового клапана
7 Сервопривод воздуха
8 Блок управления
9 Счетчик – реле двига-
теля
10 Огневая труба
11 Фланец горелки
12 Воздухозаборник
13 Регулировочное кольцо
14 Реле давления воздуха
15 Изоляционный фланец
16 Головка горения
17 Воздухозаборник
18 Электрод ионизации
19 Электрод розжига
20 Трансформатор
розжига
21 Реле минимального
давления газа
P Пальцы шарнирного
соединения
1
2
3
4
5 6
10
11
12
13
14 15
16
17
18 19
20 7
P P
pG
pL
pF
8
9
DUNGS
Made in Germany
21
M
