40
РЕГУЛИРОВКИ
M
Перед розжигом горелки проверьте некоторые регулировки.
Сервопривод воздуха предварительно отрегулирован на заводе. Кулачок
второй ступени должен устанавливаться в положение от 80 до 90°, первой
ступени — примерно на 30°.

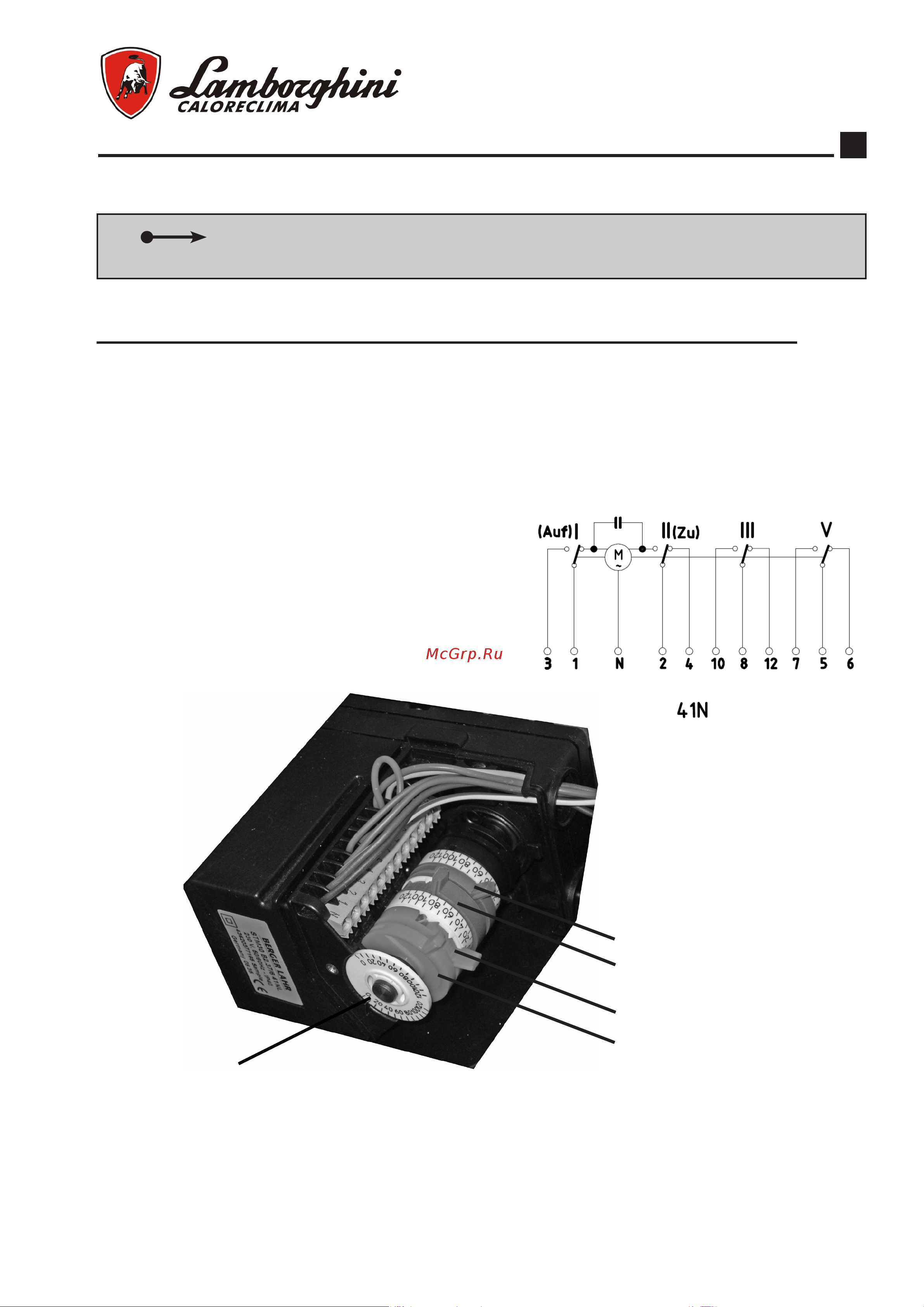

Регулировка сервопривода воздушной заслонки (G 700 - G 1000)
Воздушная заслонка приводится в действие электрическим сервоприводом. Положения заслонки опре-
деляются с помощью кулачков, которые настраиваются по шкале, расположенной на специальном диске.
Фрикционные и самоблокирующиеся кулачки регулируются с помощью ключа из поставки.
Сервопривод заслонки должен быть нижеприведенного типа.
(Сервопривод на рисунке находится в положении полного закрытия)
КУЛАЧОК 1 (желтый) Не используется
КУЛАЧОК 2 (желтый) Регулировка полного закрытия (значение «0»)
КУЛАЧОК 3 (красный) Регулировка максимальной мощности горелки
КУЛАЧОК 4 (голубой) Регулировка минимальной мощности горелки
КУЛАЧОК 1 (жел-
тый)
КУЛАЧОК 2 (жел-
тый)
КУЛАЧОК 3 (крас-
ный)
КУЛАЧОК 4 (голубой)
Шкала отсчета
1)
