41
Если горелка должна работать в рабочем диапазоне, для которого пред-
усмотрена газовая шайба, установите ее.
2)

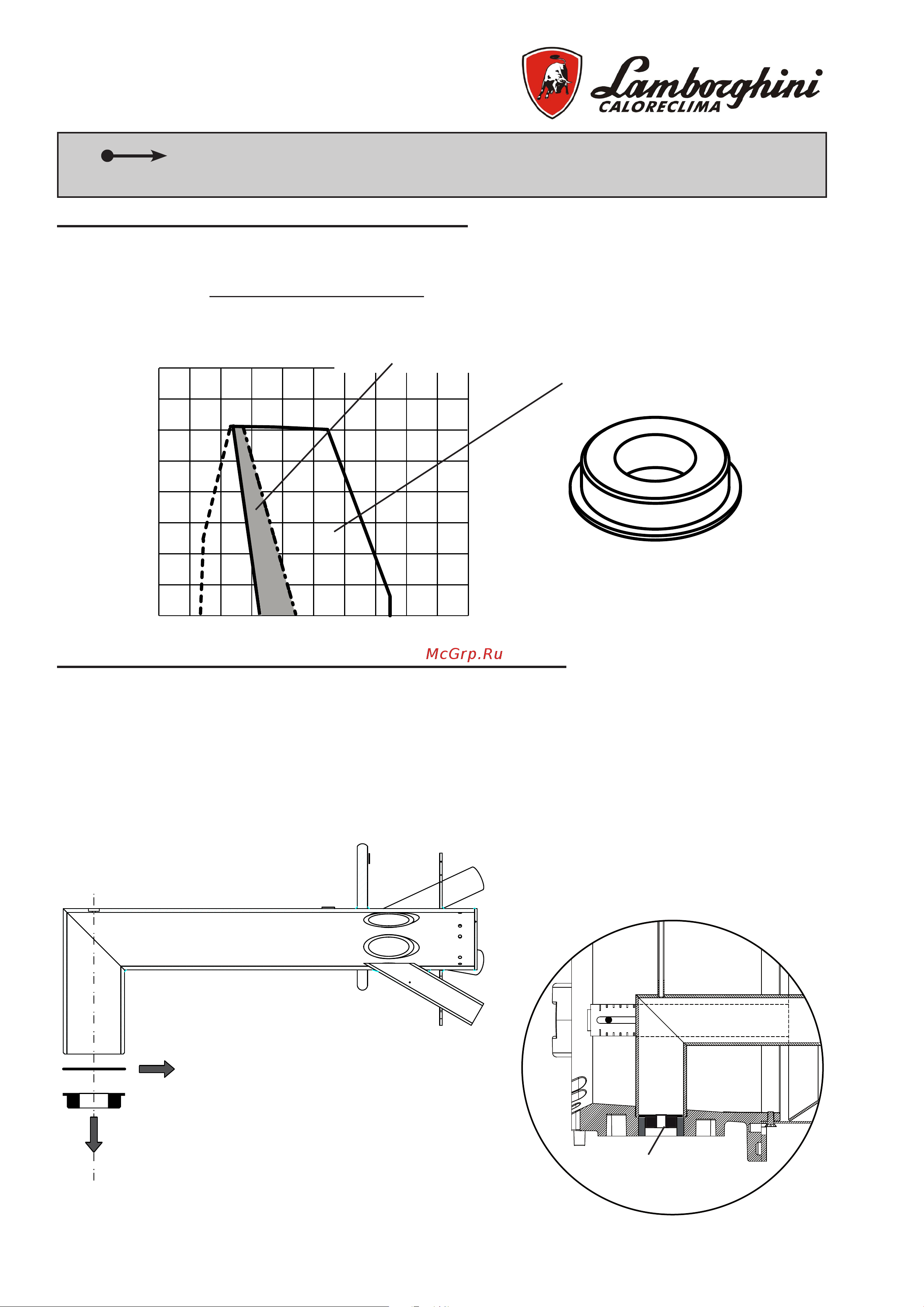

Монтаж редукционной газовой шайбы - (G 700)
Чтобы установить редукционную газовую шайбу, демонтируйте головку горения, как указано в главе «ТЕ-
ХОБСЛУЖИВАНИЕ», пункте «Открытие горелки и доступ к головке горения».
1- Снимите резиновую прокладку (G) (Рис. 2)
2- Вставьте в кольцо газового фланца (деталь A, рисунок 3) редукционную шайбу DG.
Завершив это действие, редукционная шайба DG должна располагаться, как показано на рисунке 3.
1- Снимите резиновую прокладку (G)
2 - Вставьте редукционную газовую
шайбу DG в кольцо газового фланца
(A), как показано на рис. 3
Рис. 3
A
Рис. 2
Если максимальная мощность горелки попадает на затемненную область (см. рис. 1), для повышения
сигнала давления газа и поддержания соотношения сигнала газа к сигналу воздуха в рабочих пределах
клапана, установите редукционную газовую шайбу (DG) из комплекта поставки горелки.
0,00
1,00
2,00
3,00
4,00
5,00
6,00
7,00
8,00
mbar
50
100
200 300 400 500
600
700 800 900
kW
Рис. 1
DG диам. 18 мм, вариант исполнения для
ПРИРОДНОГО ГАЗА
DG диам. 14 мм, вариант исполнения для
СЖИЖЕННОГО ГАЗА
Затемненная область
Рабочая область с редукци-
онной газовой шайбой
Рабочая область без редукци-
онной газовой шайбы
DG
Редукционная газовая шайба - (G 700)
