Lamborghini LMB G 450 (K1") (VCV-L 225) [24/64] График работы в двухступенчатом режиме с плавной регулировкой
24
CS Разрешения на запроса работы
FAN Двигатель вентилятора
IGN Трансформатор розжига
VS Клапан безопасности
V1 Клапан первой ступени
V2 Клапан второй ступени
FL Сигнал пламени
AL Сигнализация блокировки
SA Воздушная заслонка
tpv Время продувки
tpracc Время предрозжига
ts Защитное время
treg Задержка управления регулятором работы
tv1-a Время открытия клапана первой ступени
tvs-c Время контроля герметичности клапана безопасности
tvs-a Время открытия клапана безопасности
tv1-c Время контроля герметичности рабочего клапана

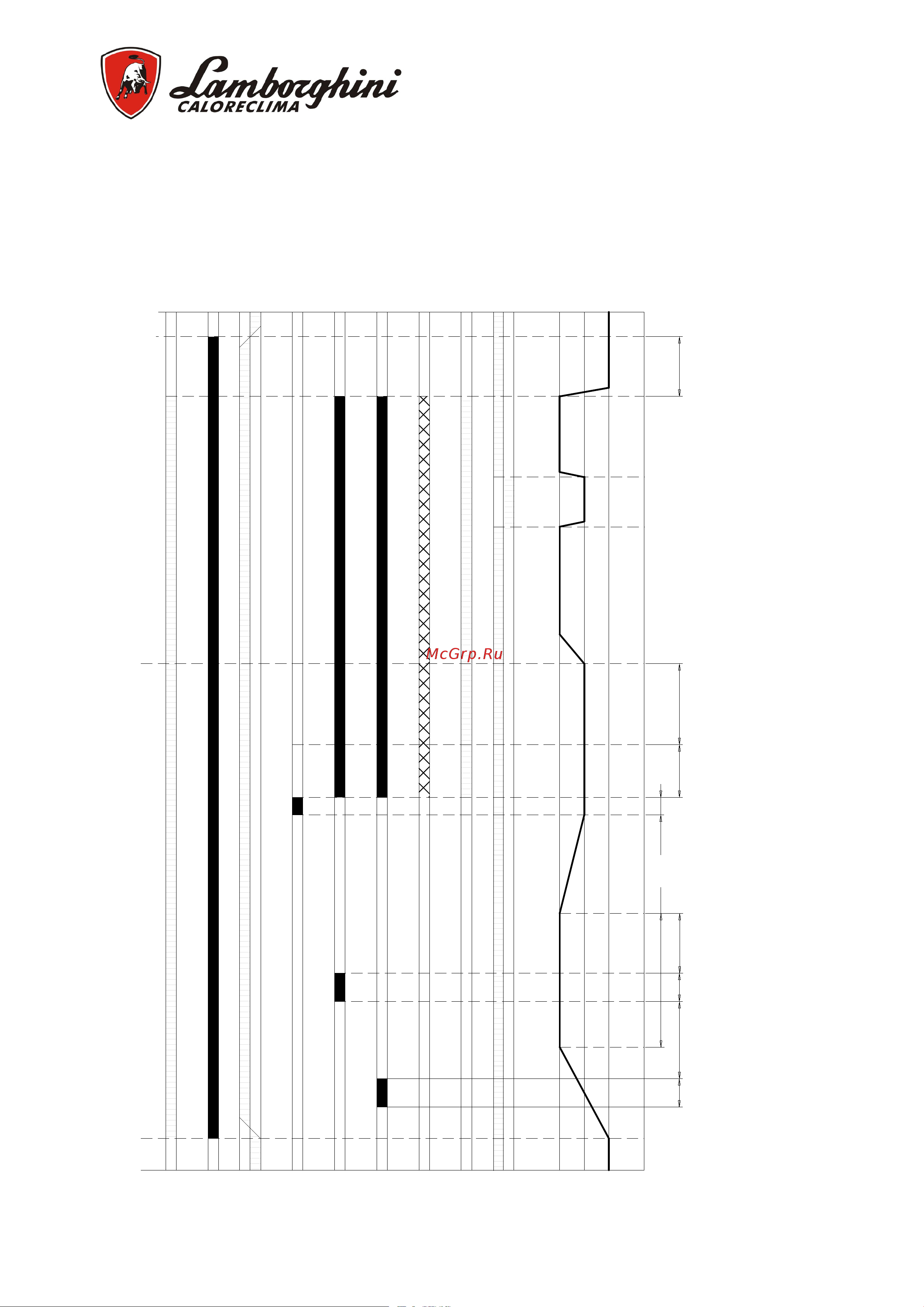

График работы в двухступенчатом режиме с плавной регулировкой
С термостатом Tmf первой/второй ступени
CS
MT
PA
TR
VS
VL
FL
EC
na
nc
Tmf
MAX
MIN
0
SA
OFF OFF
ВЫКЛ.
tv1-a
tvS-a
tvS-c
tv1-c
tpv
tpracc
ts
treg tpost
nc
na
ACCENSIONE / IGNITION
APRINDERE / ЗАЖИГАНИЕ / ENCENDIDO
FUNZIONAMENTO / FUNCTIONING
FUNCŢIONARE / РАБОТА / FUNCIONAMIENTO
