Lamborghini LMB G 450 (K1") (VCV-L 225) [13/64] Кривые давления расхода g 700
13

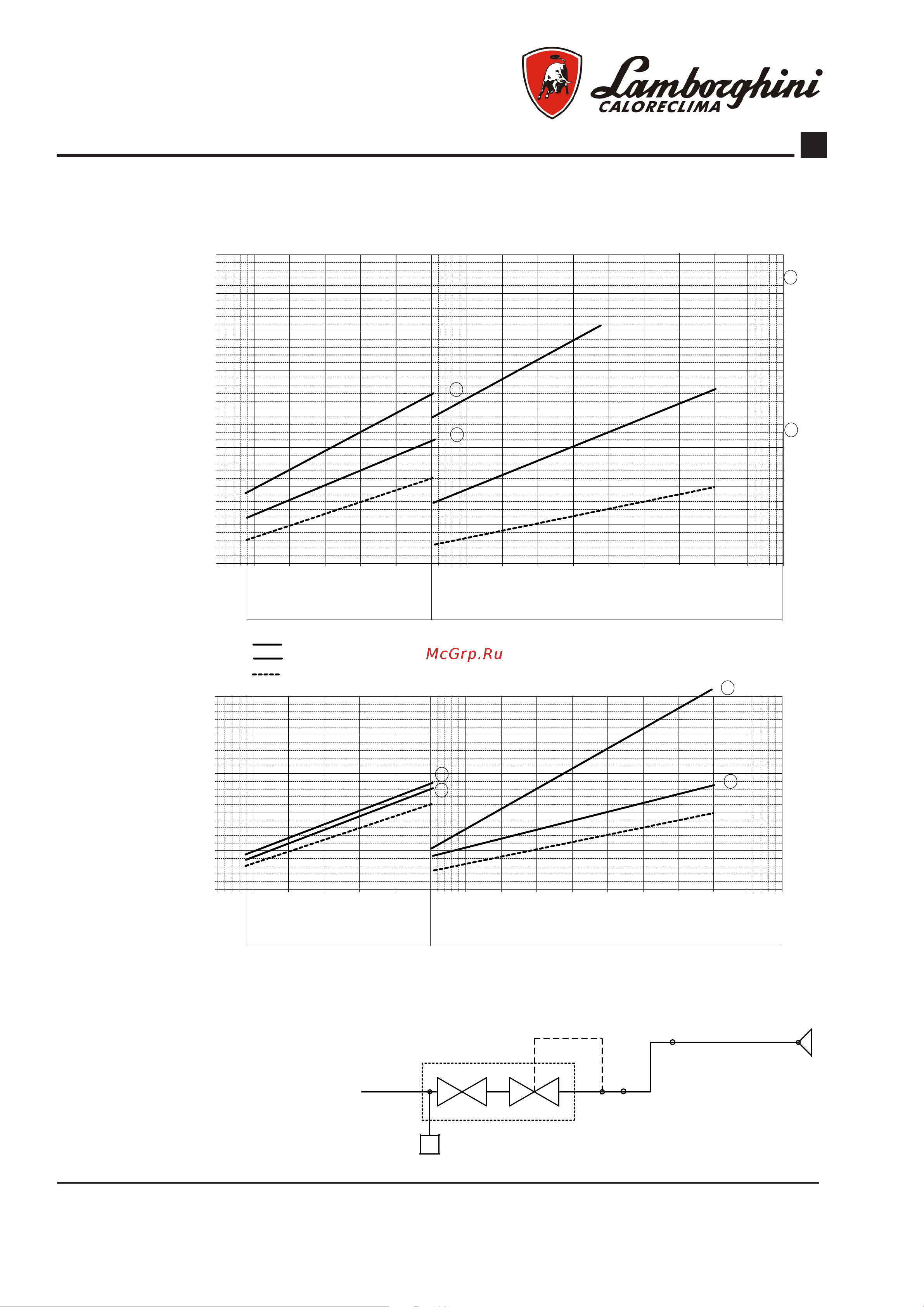

КРИВЫЕ ДАВЛЕНИЯ/РАСХОДА - G 700
Указывают давление газа в мбар (в разных точках газовой рампы), необходимое для получения определен-
ного расхода в м
3
/ч. Значения давления измерены при работающей горелке и нулевом сопротивлении в
камере сгорания. Если в камере есть сопротивление, к давлению газа, указанному на графике, необходимо
добавить значение сопротивления в камере сгорания.
M
0
5
10
15
20
30
40
50
60
150 100 200 300
400
500 600 700
kW
mbar
800
2
1
2
1
1
2
Pe = Давление перед блоком клапанов
Pv = Давление после рампы
Pt = Давление на головке горения
PG = Реле минимального давления газа
PG
Pt
Pe
Pv
ВНИМАНИЕ! Штуцер для замера давления газа Pt - Pv оснащен металлическим запорным винтом.
Проверьте, чтобы штуцеры для замера давления газа Pt - Pv были закрыты во время нормальной
работы.
ПРИМЕЧАНИЕ: Для получения информации о расположении редуктора (газовой шайбы) смотрите
пункт «РАСПОЛОЖЕНИЕ ГАЗОВОЙ ШАЙБЫ».
VCV 240 (подводящее давление)
VCV 125 (подводящее давление) (природный газ, максимальная мощность 590 кВт)
Pv (давление после рампы)
С редуктором диам. 18 мм Без редуктора
ПРИРОДНЫЙ ГАЗ
0
5
10
15
20
30
150 100 200 300
400
500 600 700
kW
mbar
800
1
1
2
2
С редуктором диам. 14 мм
Без редуктора
СЖИЖЕННЫЙ ГАЗ
