Lamborghini LMB G 450 (K1") (VCV-L 225) [28/64] Последующее нажатие кнопки r приводит к сбросу контроллера и возвращению нормального режима отображения
28

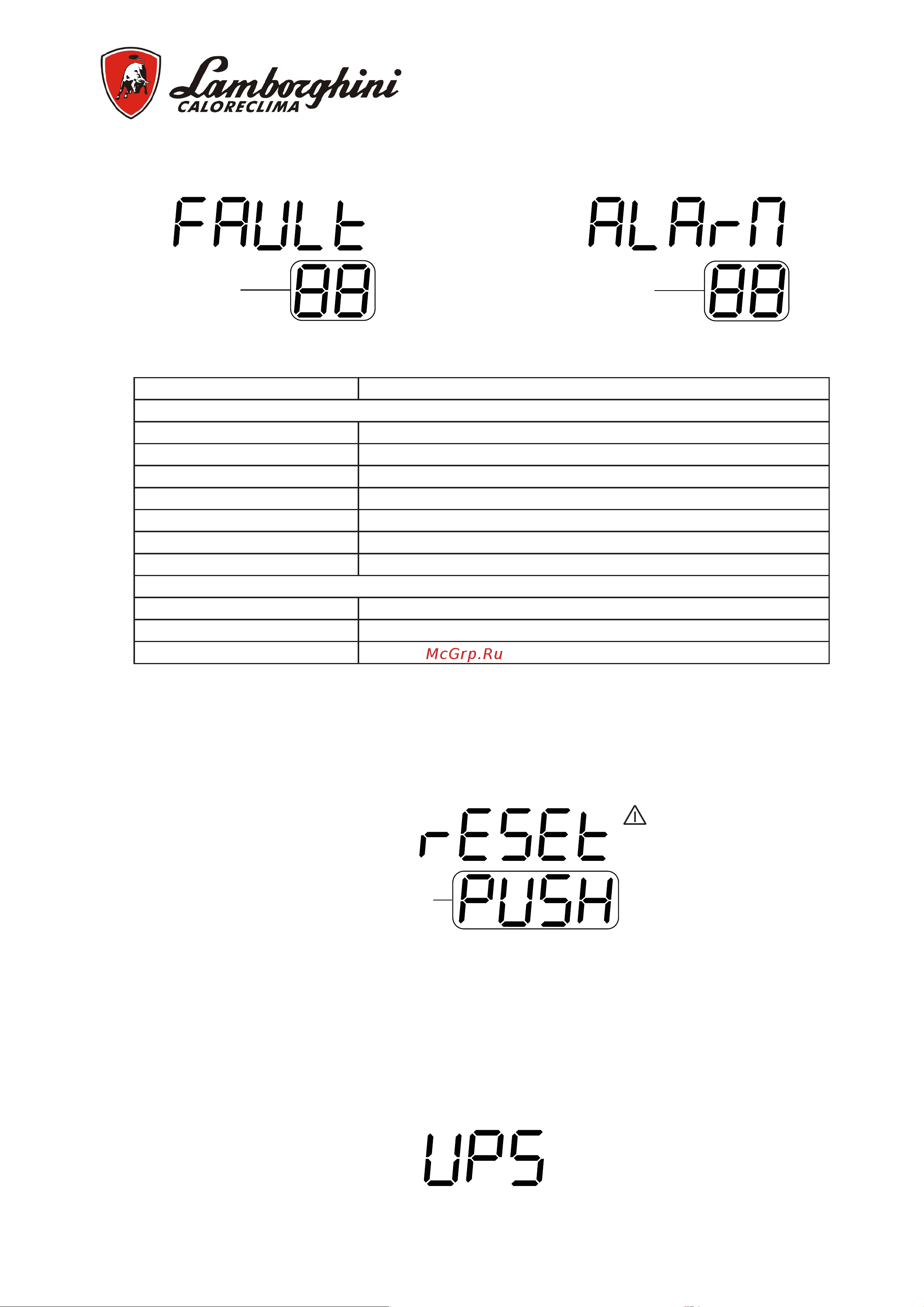

В противном случае одновременно отображается код отказа (см. таблицу 1) и его тип (энергозависимый
или энергонезависимый).
Таблица 1
В случае блокировки энергонезависимого типа можно выполнить сброс контроллера.
При нажатии на кнопку R во время отображения блокировки энергонезависимого типа отображается под-
тверждение запроса сброса продолжительностью 5 секунд.
Последующее нажатие кнопки R приводит к сбросу контроллера и возвращению нормального режима
отображения.
Кроме того, во время нормального режима отображения выводится дополнительная информация, относя-
щаяся к рабочему статусу горелки и к установке некоторых параметров.
Действительно, в случае получения разрешения на выполнение процедуры контроля герметичности кла-
панов из меню параметров сигнализируется ее возможное осуществление.
КОД ОТКАЗА ЗНАЧЕНИЕ
ЭНЕРГОНЕЗАВИСИМЫЙ ТИП
01 Блокировка из-за отсутствия розжига
02 Блокировка из-за постороннего пламени
03 Блокировка из-за максимального количества отключений
04 Блокировка из-за отказа сервопривода
05 Блокировка из-за отказа реле давления воздуха
06 Блокировка из-за утечек клапана безопасности
07 Блокировка из-за утечек рабочего клапана
ЭНЕРГОЗАВИСИМЫЙ ТИП
12 Сигнал постороннего пламени
13 Низкое напряжение
14 Высокое напряжение
Код
отказа
Код
отказа
ЭНЕРГОНЕЗАВИСИМЫЙ ЭНЕРГОЗАВИСИМЫЙ
Мигающие код
и иконка отказа
Мигающая подсветка
Мигание
