Lamborghini LMB G 450 (K1") (VCV-L 225) [34/64] Id прошивки
34

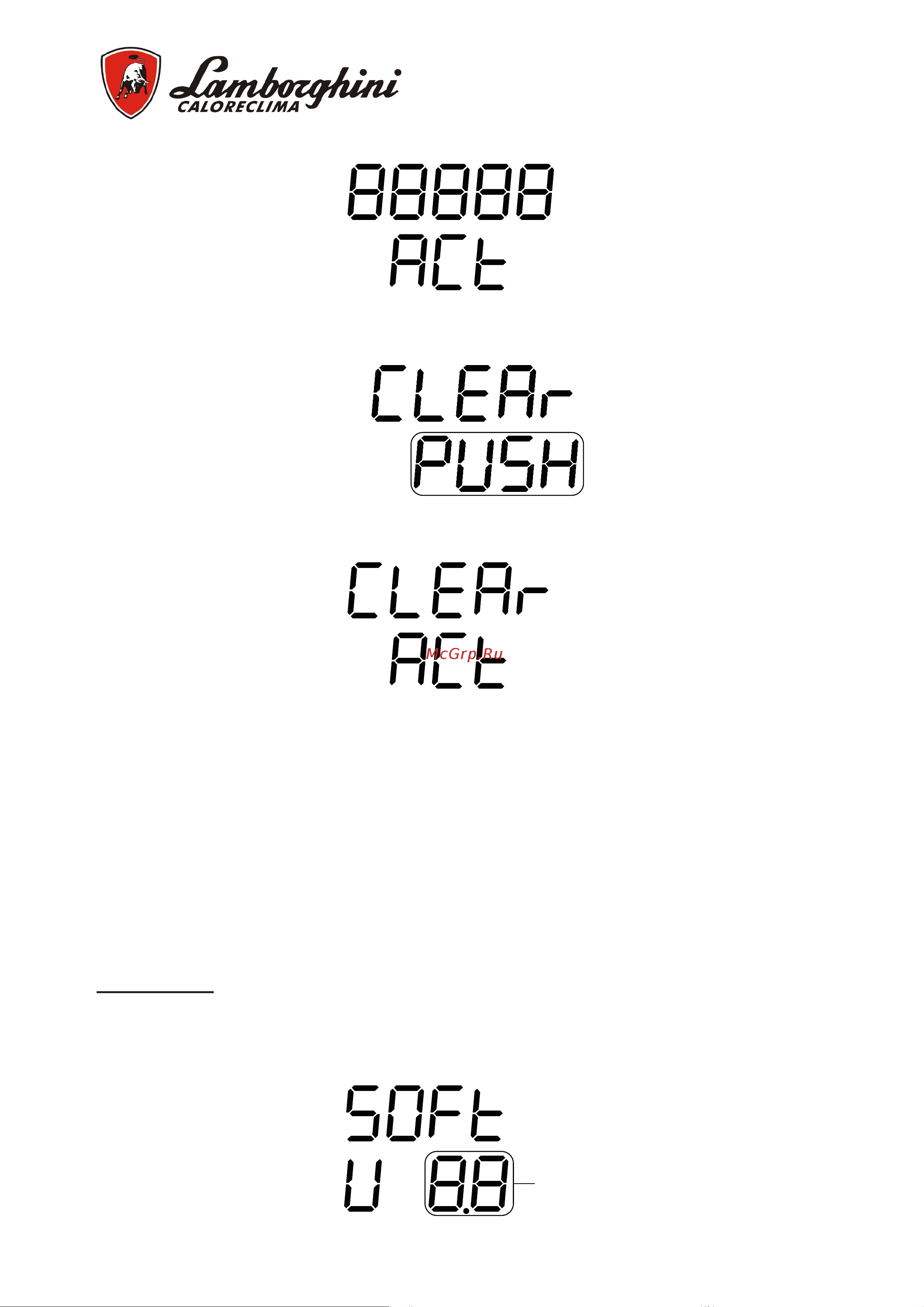

Кроме этого, отображаются циклы полного открытия, выполненные сервоприводом.
CYC
Для сброса счетчика циклов открытия сервопривода нажмите на кнопку i при отображении следующей
надписи:
Таким образом появится страница с запросом подтверждения сброса длительностью 5 секунд.
CYC
Последующее нажатие кнопки приведет к сбросу счетчика циклов сервопривода и к возвращению на
экран информации о циклах открытия сервопривода.
ID прошивки
Отображается версия прошивки.
Версия
прошивки
Мигание
