Lamborghini LMB G 450 (K1") (VCV-L 225) [16/64] Монтаж блока клапанов
16

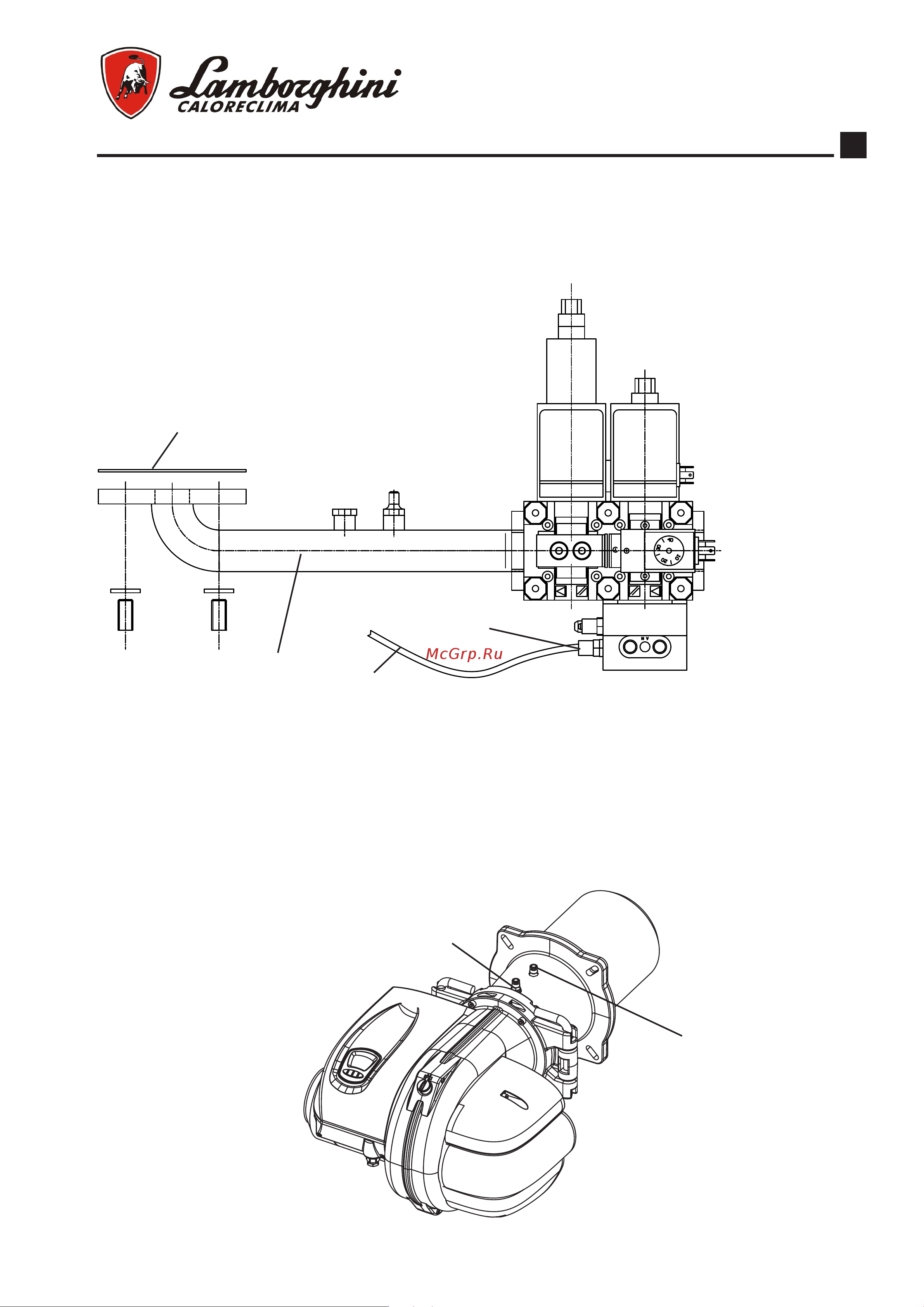

МОНТАЖ БЛОКА КЛАПАНОВ
M
VCV L (медленное срабатывание)
Для крепления блока клапанов (рис. A) к горелке, используйте 4 шайбы (a) и 4 винта M12 x 20 из комплекта
поставки клапанов, обращая внимание на то, чтобы была правильно расположена пробковая/резиновая
прокладка (c) и отсутствовали утечки газа в местах стыка.
c
Винт M12 x 20
Рис. A
T
Соедините полиэтиленовую трубку (T) для замера воздуха из комплекта поставки к штуцеру pL на клапа-
не VCV и к быстроразъемному соединению (S) горелки (рис. B).
S
Рис. B
Проверьте, чтобы
штуцер с винтом Pt для
замера давления был
закрытым.
Pt
Можно также установить блок клапанов слева от
горелки.
Газовая труба
a
pL
Pv
Проверьте, чтобы
штуцер с винтом Pv для
замера давления был
закрытым.
