Lamborghini LMB G 450 (K1") (VCV-L 225) [25/64] График работы в режиме непрерывной модуляции
25
CS
MT
PA
TR
VS
VL
FL
EC
na
nc
Mod
MAX
MIN
0
SA
OFF OFF
ВЫКЛ.
tv1-a
tvS-a
tvS-c
tv1-c
tpv
tpracc
ts
treg tpost
ACCENSIONE / IGNITION
APRINDERE / ЗАЖИГАНИЕ / ENCENDIDO
FUNZIONAMENTO / FUNCTIONING
FUNCŢIONARE / РАБОТА / FUNCIONAMIENTO

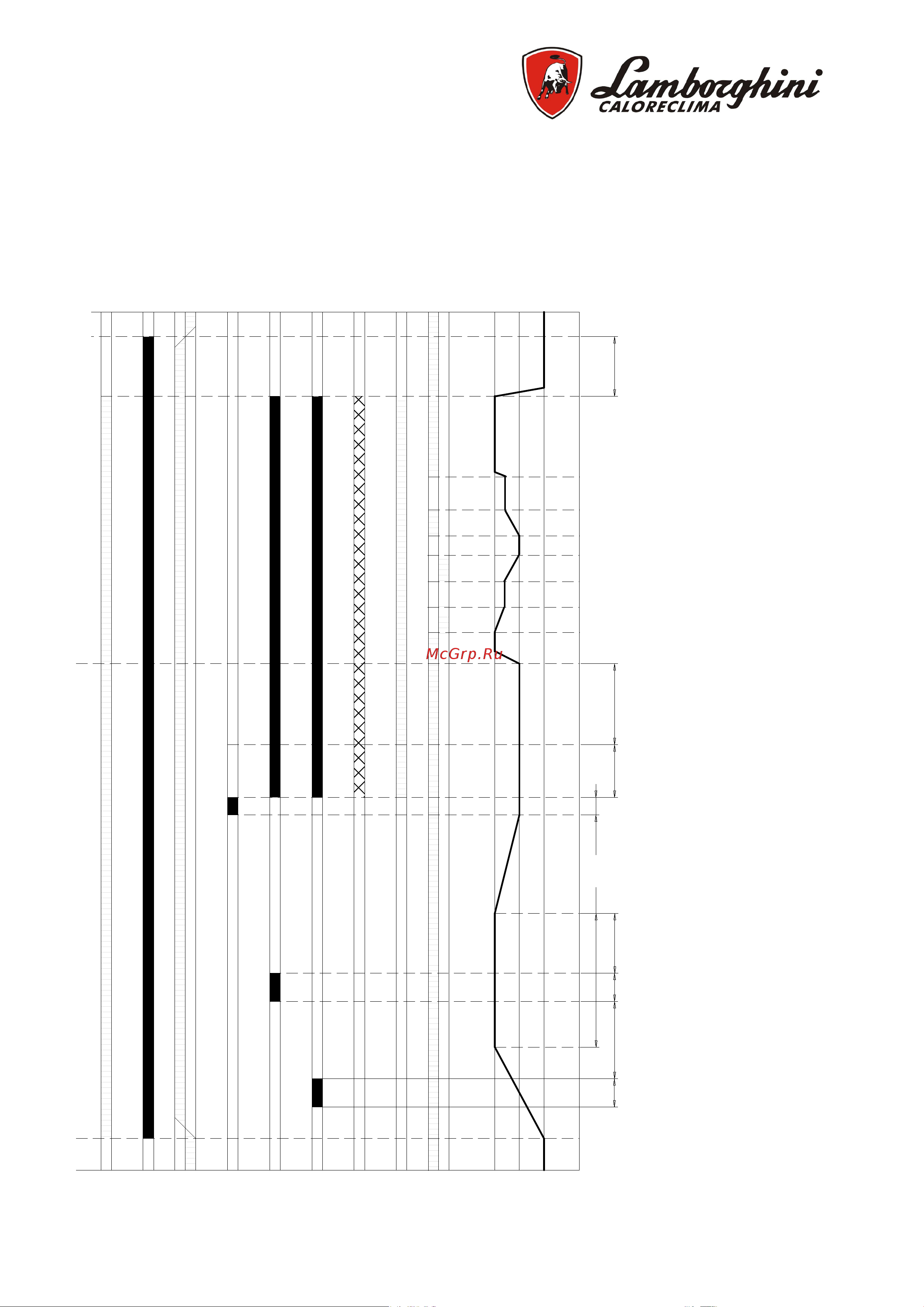

График работы в режиме непрерывной модуляции
CS Разрешения на запроса работы
FAN Двигатель вентилятора
IGN Трансформатор розжига
VS Клапан безопасности
V1 Клапан первой ступени
V2 Клапан второй ступени
FL Сигнал пламени
AL Сигнализация блокировки
SA Воздушная заслонка
tpv Время продувки
tpracc Время предрозжига
ts Защитное время
treg Задержка управления регулятором работы
tv1-a Время открытия клапана первой ступени
tvs-c Время контроля герметичности клапана безопасности
tvs-a Время открытия клапана безопасности
tv1-c Время контроля герметичности рабочего клапана
