Lamborghini LMB G 450 (K1") (VCV-L 225) [48/64] Включение первой ступени на газовом клапане skp
48

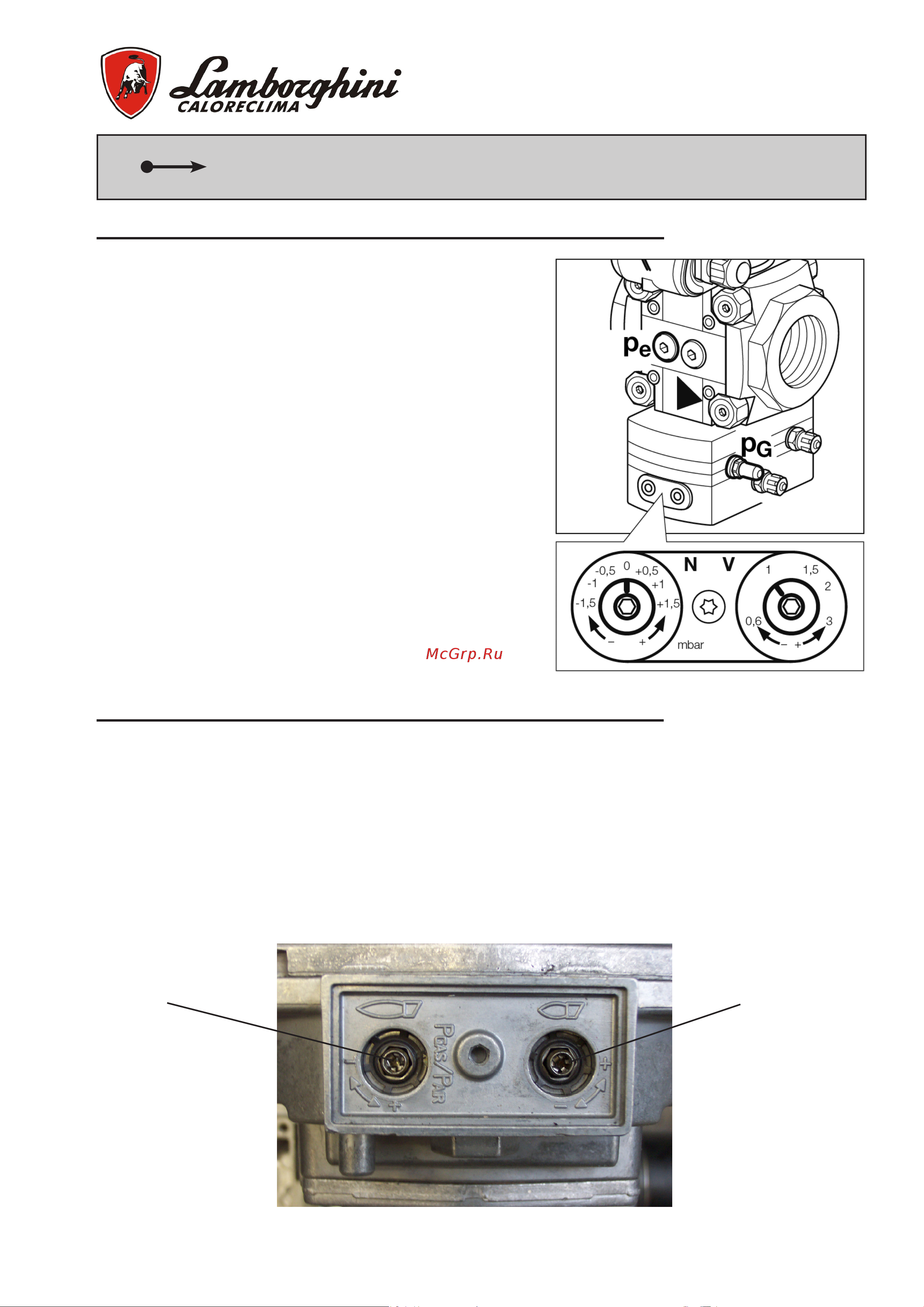

Процедура пуска и настройки клапанов
5)
Включение первой ступени на газовом клапане VCV
N = регулировка первой ступени
V = регулировка второй ступени
- Запустите горелку. Если горелка не разжигается, не-
много поверните N в направлении «+» и повторите за-
пуск.
- Горелка запускается.
Включение первой ступени на газовом клапане SKP
В = регулировка первой ступени
А = регулировка второй ступени
- Запустите горелку. Если горелка не разжигается, немного поверните В в направлении «+» и
повторите запуск.
- Горелка запускается.
B
A
