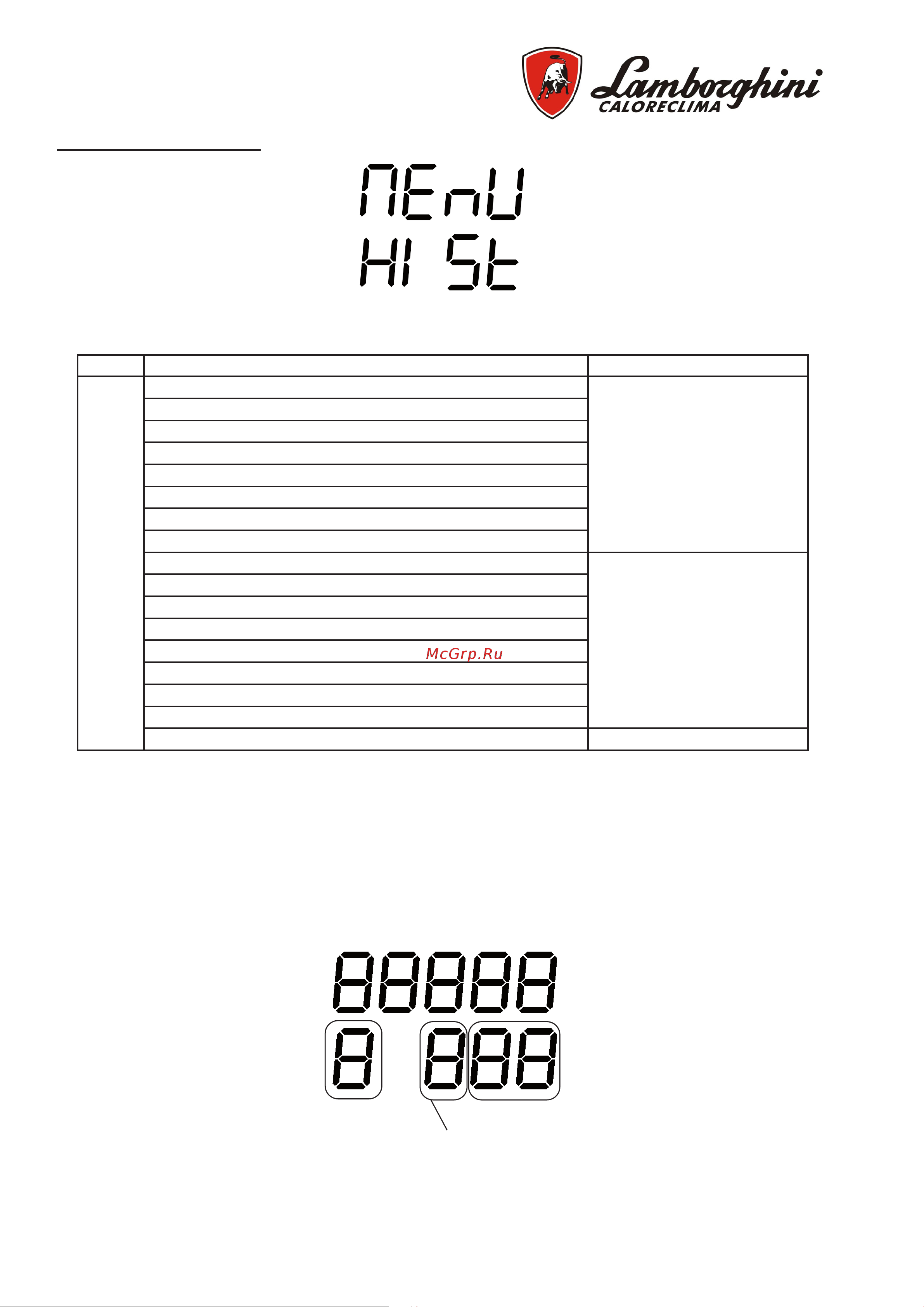

МЕНю АРхИвА ОТкАЗОв
МЕНЮ HIST организовано, как показано в таблице 3.
АРХИВ ОТКАЗОВ (ОТОБРАЖЕНИЕ ПО ЧАСАМ)
Можно отобразить архив по последним случившимся отказам.
Архив содержит 8 последних отказов (тип и код отказа) и соответствующие рабочие часы горелки.
Самый свежий отказ будет записан в положении 1 и т. д. до положения 8.
МЕНЮ ОПИСАНИЕ ИНФОРМАЦИЯ
МЕНЮ
HIST
Архив отказов за рабочие часы (Положение 1/8)
АРХИВ ОТКАЗОВ
(ОТОБРАЖЕНИЕ ПО ЧАСАМ)
Архив отказов за рабочие часы (Положение 2/8)
Архив отказов за рабочие часы (Положение 3/8)
Архив отказов за рабочие часы (Положение 4/8)
Архив отказов за рабочие часы (Положение 5/8)
Архив отказов за рабочие часы (Положение 6/8)
Архив отказов за рабочие часы (Положение 7/8)
Архив отказов за рабочие часы (Положение 8/8)
Архив отказов за рабочие циклы (Положение 1/8)
АРХИВ ОТКАЗОВ
(ОТОБРАЖЕНИЕ ПО ЦИКЛАМ)
Архив отказов за рабочие циклы (Положение 2/8)
Архив отказов за рабочие циклы (Положение 3/8)
Архив отказов за рабочие циклы (Положение 4/8)
Архив отказов за рабочие циклы (Положение 5/8)
Архив отказов за рабочие циклы (Положение 6/8)
Архив отказов за рабочие циклы (Положение 7/8)
Архив отказов за рабочие циклы (Положение 8/8)
Сброс архива отказов СБРОС АРХИВА ОТКАЗОВ
HRS
Положение отказа Код отказа
Тир отказа
(энергозависимый или энергонезависимый)
Содержание
