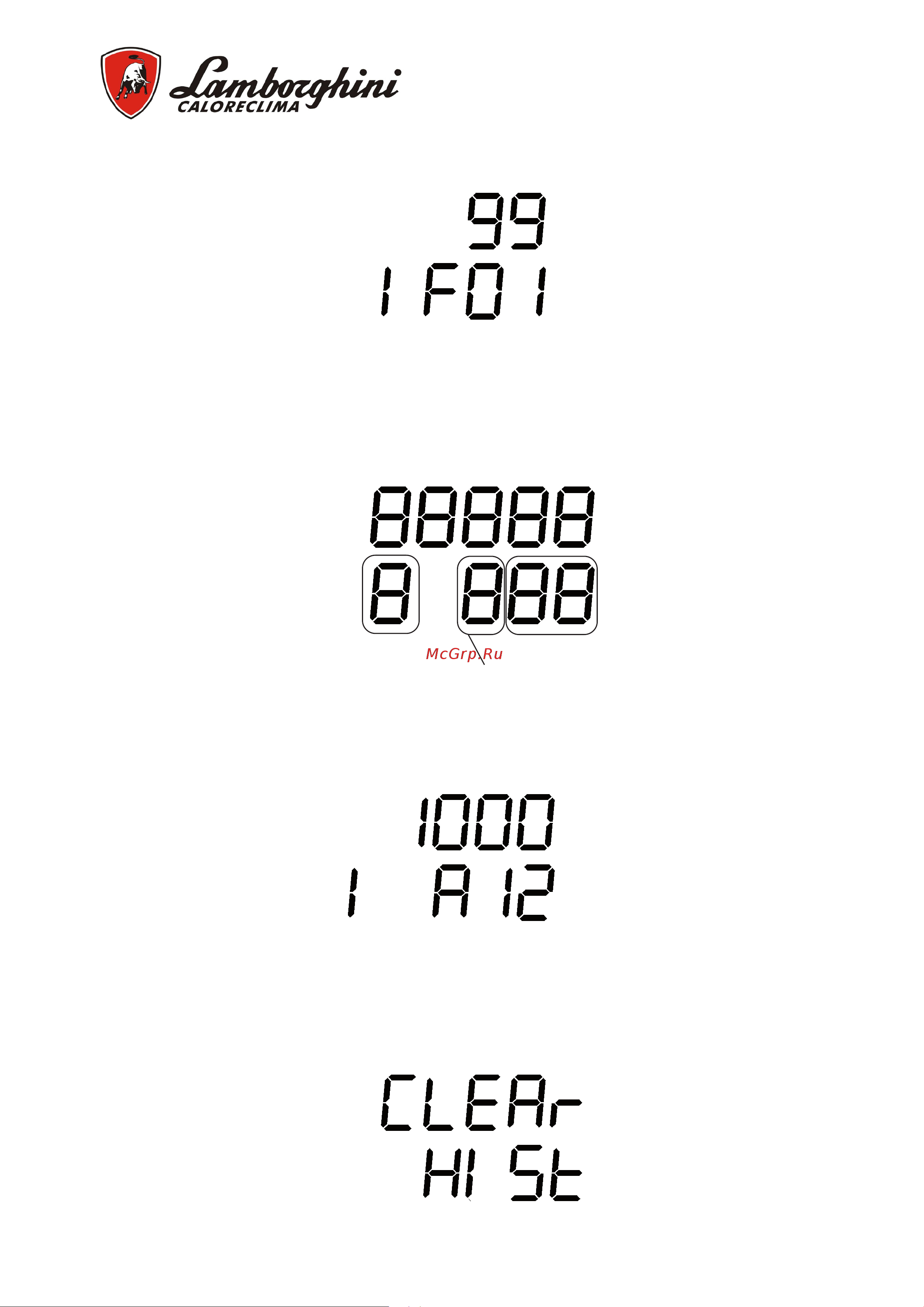

Ниже приводится пример.
(В положении 1 отображается блокировка, вызванная отсутствием розжига, произошедшая после 99
часов работы горелки).
HRS
АРХИВ ОТКАЗОВ (ОТОБРАЖЕНИЕ ПО ЦИКЛАМ)
Можно отобразить архив по последним случившимся отказам.
Архив содержит 8 последних отказов (тип и код отказа) и соответствующие рабочие циклы горелки.
Самый свежий отказ будет записан в положении 1 и т. д. до положения 8.
Ниже приводится пример.
(В положении 1 отображается наличие постороннего пламени после 1000 рабочих циклов горелки).
CYC
СБРОС АРХИВА ОТКАЗОВ
Для сброса архива отказов нажмите на кнопку i при отображении следующей надписи:
CYC
Положение отказа Код отказа
Тир отказа
(энергозависимый или энергонезависимый)
