Lamborghini LMB G 450 (K1") (VCV-L 225) [46/64] Блокировка правой воздушной заслонки g 700 g 1000
46

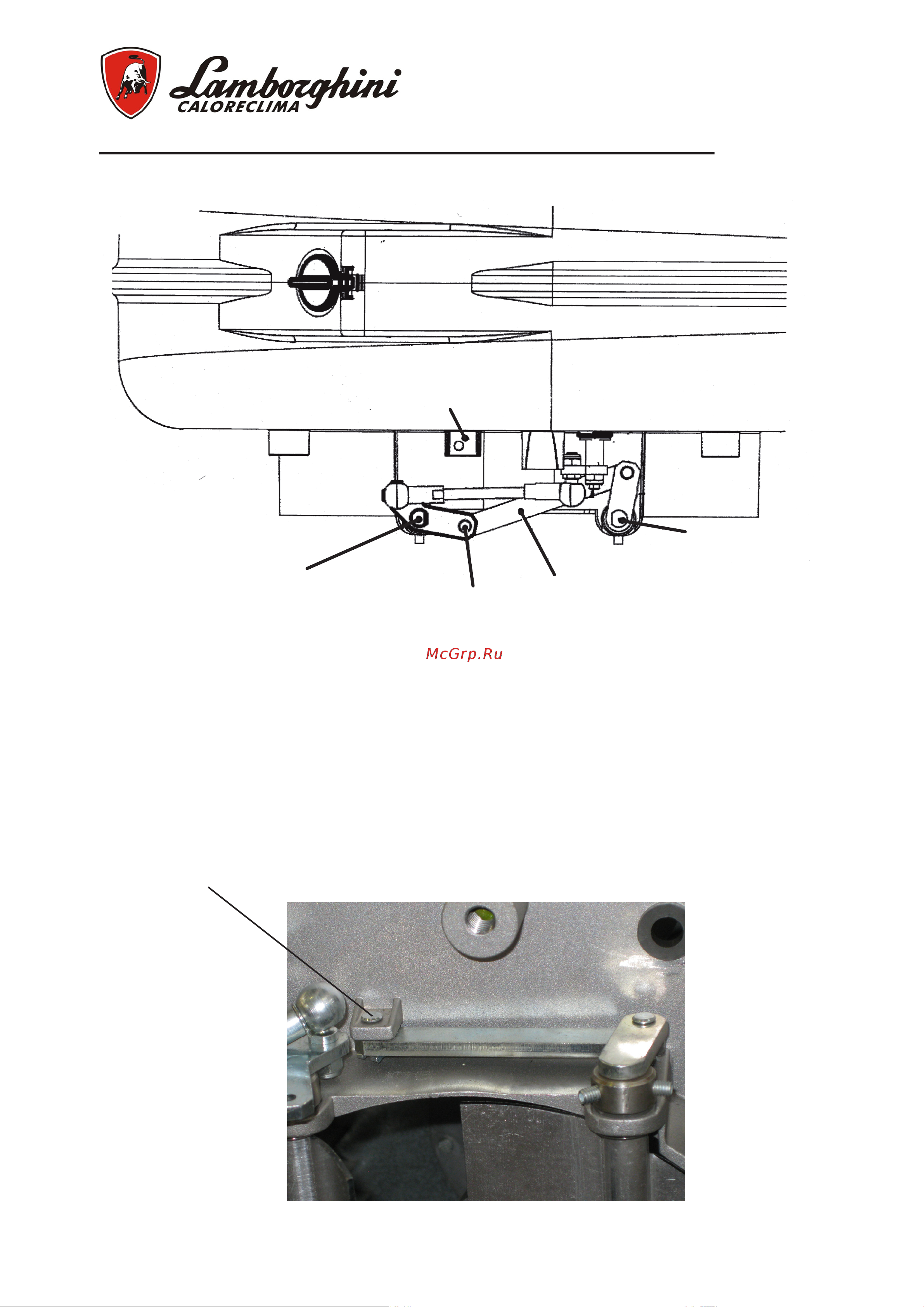

Блокировка правой воздушной заслонки (G 700 - G 1000)
Если необходимости заблокировать правую заслонку, поступайте следующим образом:
- выньте из гнезда стопорное кольцо пальца (B) и сам палец;
- переместите соединительный шток (A) в точку крепления (F) на полуспирали;
- пальцем (B) заблокируйте соединительный шток (A) в точке крепления (F);
- установите стопорное кольцо в гнездо пальца (B).
Палец правой
заслонки
Палец левой
заслонки
Палец B
Соединительный
шток A
Точка крепления F на
полуспирали
Вид заблокированной правой заслонки
F
