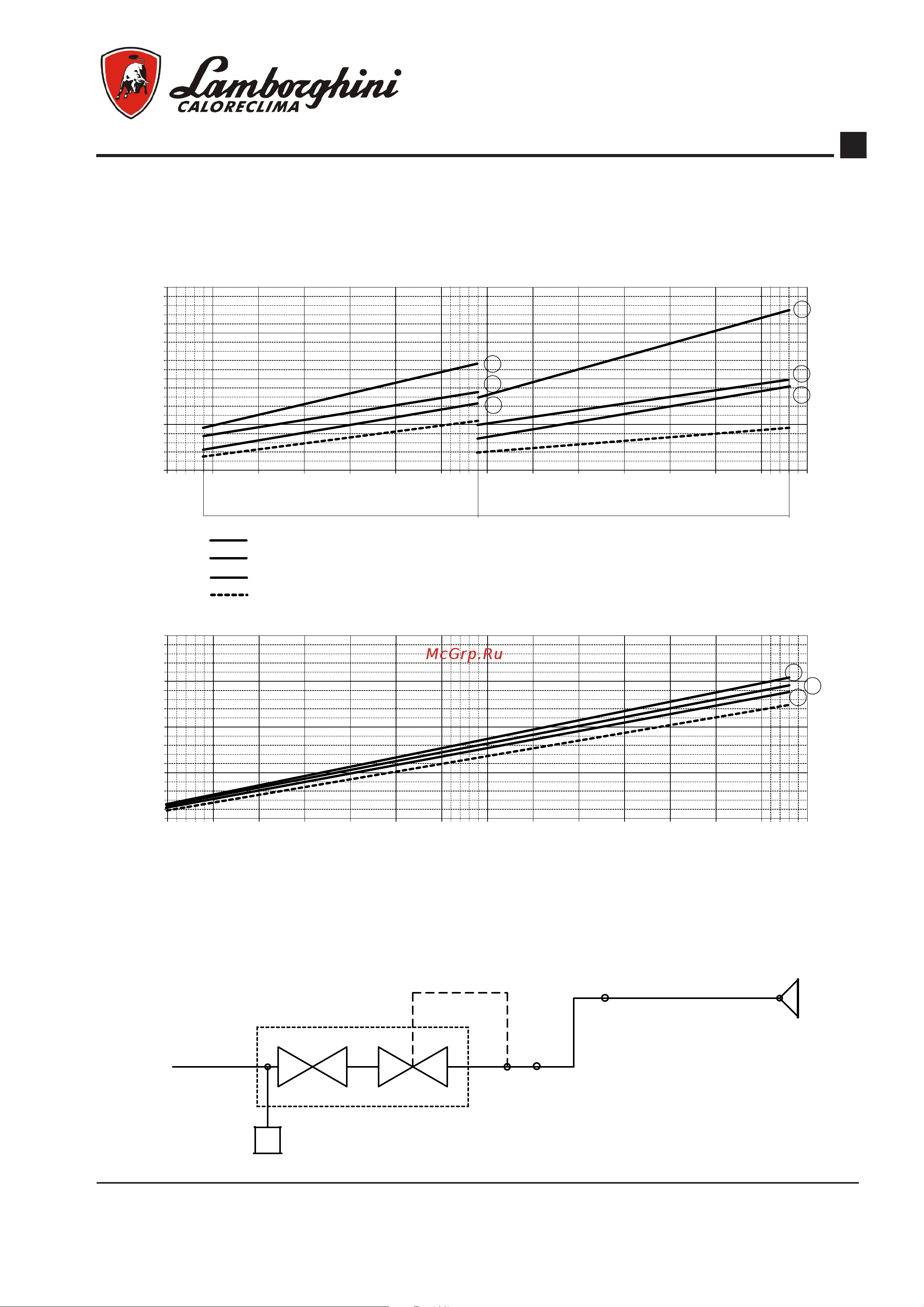

КРИВЫЕ ДАВЛЕНИЯ/РАСХОДА - G 1000
Указывают давление газа в мбар (в разных точках газовой рампы), необходимое для получения определен-
ного расхода в м
3
/ч. Значения давления измерены при работающей горелке и нулевом сопротивлении в
камере сгорания. Если в камере есть сопротивление, к давлению газа, указанному на графике, необходимо
добавить значение сопротивления в камере сгорания.
0
10
20
30
40
300 350 400 450 500 550
600 650
700 750 800 850 900 950
1000
kW
mbar
2
1
2
2
1
1
3
3
3
Pe = Давление перед блоком клапанов
Pv = Давление после рампы
Pt = Давление на головке горения
PG = Реле минимального давления газа
PG
Pt
Pe
Pv
ВНИМАНИЕ! Штуцер для замера давления газа Pt - Pv оснащен металлическим запорным винтом.
Проверьте, чтобы штуцеры для замера давления газа Pt - Pv были закрыты во время нормальной
работы.
ПРИМЕЧАНИЕ: Для получения информации о расположении редуктора (газовой шайбы) смотрите
пункт «РАСПОЛОЖЕНИЕ ГАЗОВОЙ ШАЙБЫ».
VGD 20.403 (подводящее давление)
VCV 350 (подводящее давление)
VCV 240 (подводящее давление)
Pv (давление после рампы)
С редуктором диам. 23 мм Без редуктора
M
0
10
20
30
40
300 350 400 450 500 550
600 650
700 750 800 850 900 950
1000
kW
mbar
1
3
2
ПРИРОДНЫЙ ГАЗ
СЖИЖЕННЫЙ ГАЗ
