Lamborghini LMB G 450 (K1") (VCV-L 225) [59/64] Переход на другой вид газа
59

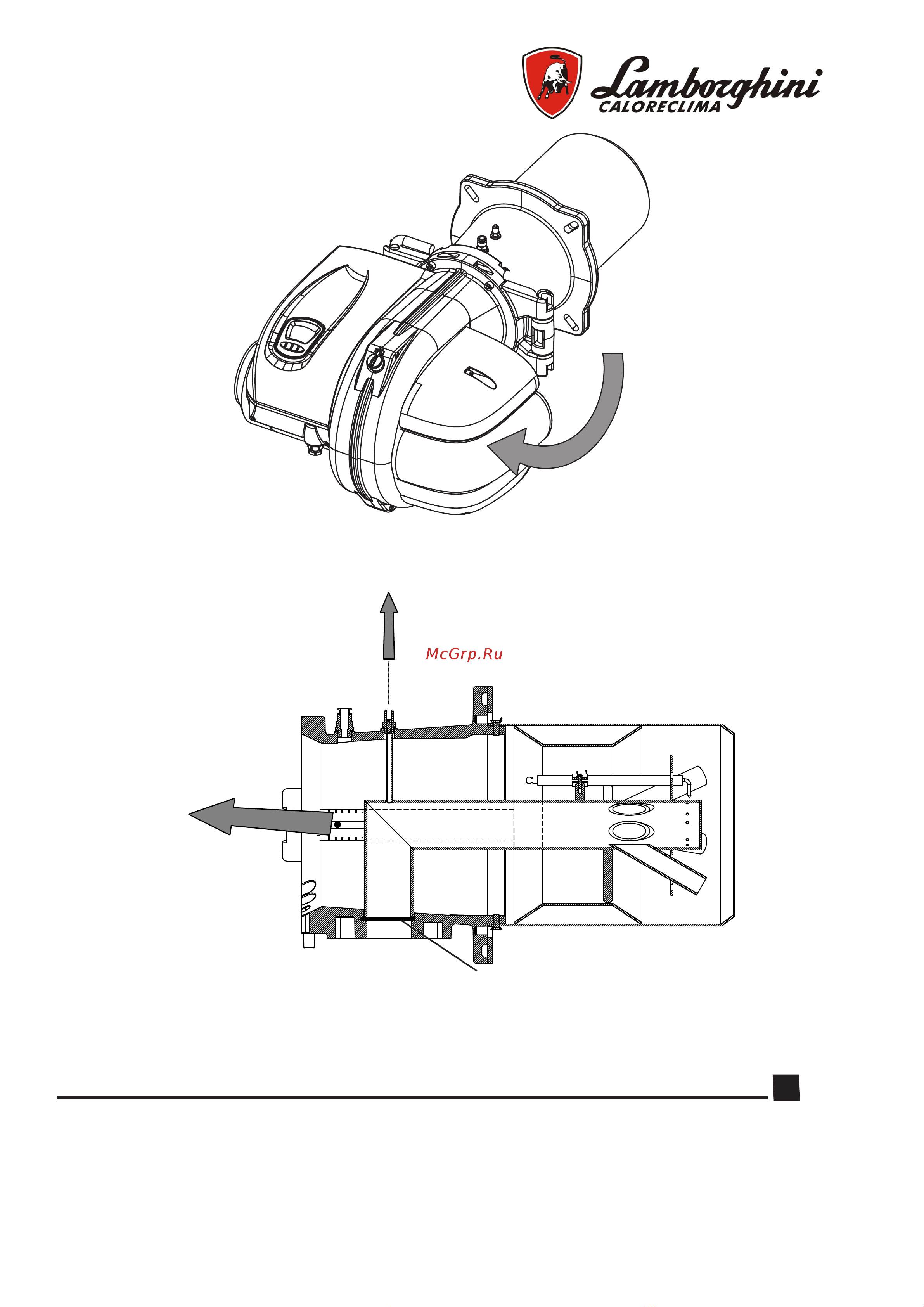

Открытие горелки по-
воротом по оси левого
штифта
После открытия горелки отверните штуцер для измерения давления газа Pt и выньте его из гнезда. Теперь
можно извлечь головку горения.
Pt
Извлечение головки
горения
Уплотнительная газовая проклад-
ка
ВНИМАНИЕ! На стадии установки головки горения в гнездо проверьте, чтобы была правильно расположе-
на уплотнительная газовая прокладка, выделенная на рисунке.
M
ПЕРЕХОД НА ДРУГОЙ ВИД ГАЗА
Для перехода горелки с газа на другой вид топлива необходимо заменить головку горения, используя
«КОМПЛЕКТ ГОЛОВКИ ГОРЕНИЯ».
Демонтируйте головку горения, как указано в пункте «ТЕХОБСЛУЖИВАНИЕ». Установите комплект.
