Lamborghini LMB G 450 (K1") (VCV-L 225) [8/64] Допускается электропитание 60 гц при наличии подходящего электродвигателя
8

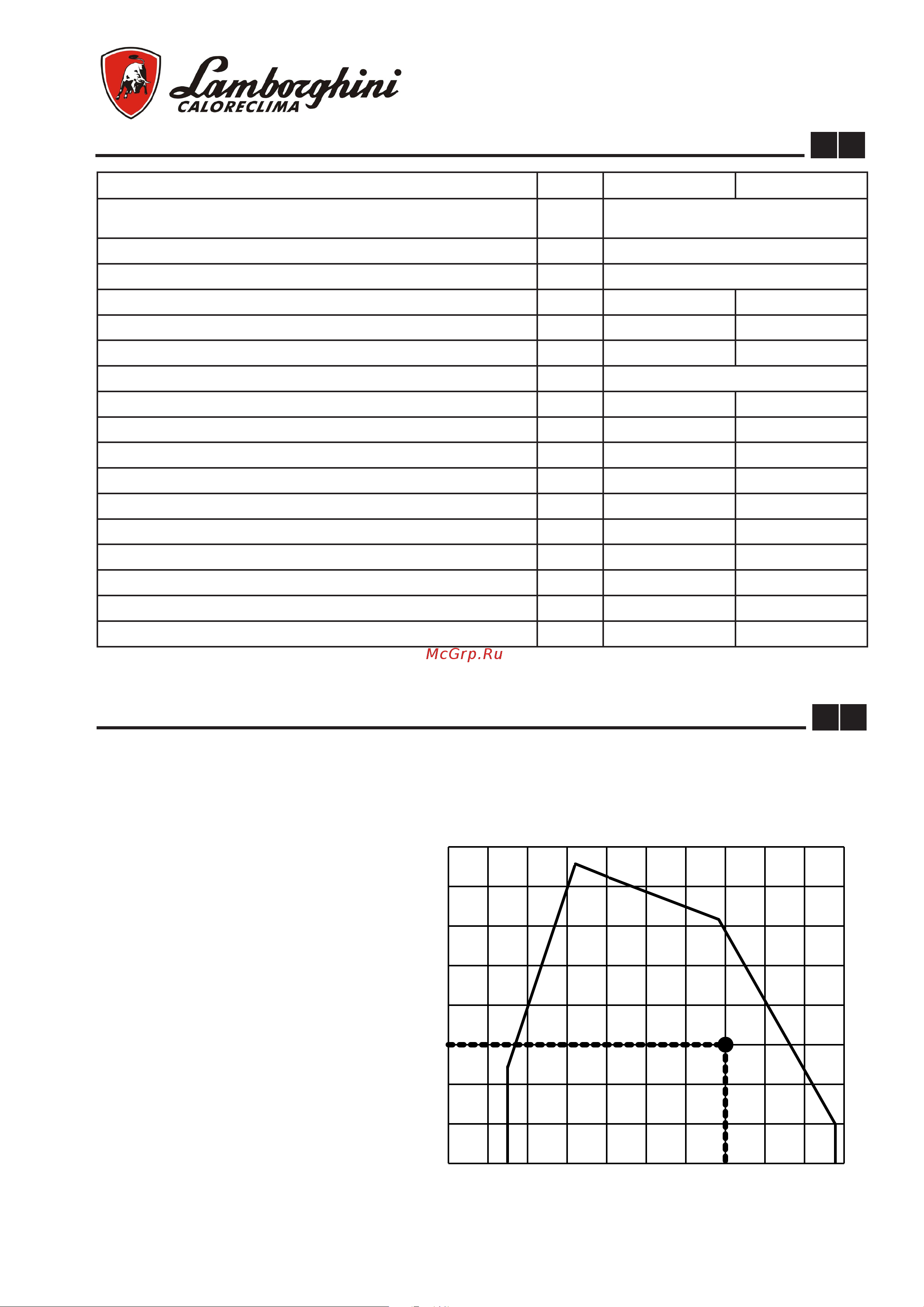

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель G 700 G 1000
Тип
Двухступенчатый с плавной регули-
ровкой или модуляционный
Режим работы Прерывистый
Регулировка Пропорциональный клапан воздух/газ
Максимальная тепловая мощность кВт 748 979
Минимальная тепловая мощность кВт 135 152
Класс NOx - 2 2
Категория газа - G20 / G30-G31
Максимальный расход газа (15 °C - 1013,5 мбар) - природный газ м
3
/ч 79 103
Минимальный расход газа (15 °C - 1013,5 мбар) - природный газ м
3
/ч 14 16
Степень защиты IP 44 44
Электропитание двигателя (трехфазное) В/Гц
400 / 50-60 * 400 / 50-60 *
Электропитание вспомогательных контуров (однофазное) В/Гц 230/50 230/50
Номинальная электрическая мощность двигателя Вт 740 1100
Трансформатор (напряжение/ток вторичной обмотки) кВ/мА 15/48 15/48
Рабочая температура (мин./макс.) °C 0/40 0/40
Уровень шума дБА 80 81
Масса корпуса горелки (без рампы) кг 30 31
* Допускается электропитание 60 Гц при наличии подходящего электродвигателя.
U
M
РАБОЧАЯ КРИВАЯ
Контрольные параметры для подбора дутьевых газовых горелок
Дутьевые горелки могут устанавливаться как на котлах под давлением, так и на вакуумных котлах. Необ-
ходимо всегда учитывать рабочую кривую расхода-давления, так как мощность горелки, выраженная в кВт,
сильно зависит от сопротивления в камере сгорания.
U
M
Пример:
Котел: мощность топки = 700 кВт,
сопротивление камеры сгорания =
3,0 мбар.
Точка пересечения прямых сопротив-
ления в камере сгорания и мощности
топки должна попасть в рабочий диа-
пазон горелки (см. рисунок примера).
0,00
1,00
2,00
3,00
4,00
5,00
6,00
7,00
8,00
mbar
0
100
200 300 400 500
600
700 800 900
1000
kW
Сопротивление в камере сгорания
Мощность топки котла
