Lamborghini LMB G 450 (K1") (VCV-L 225) [50/64] Возможные дополнительные регулировки клапан vcv l 7
50

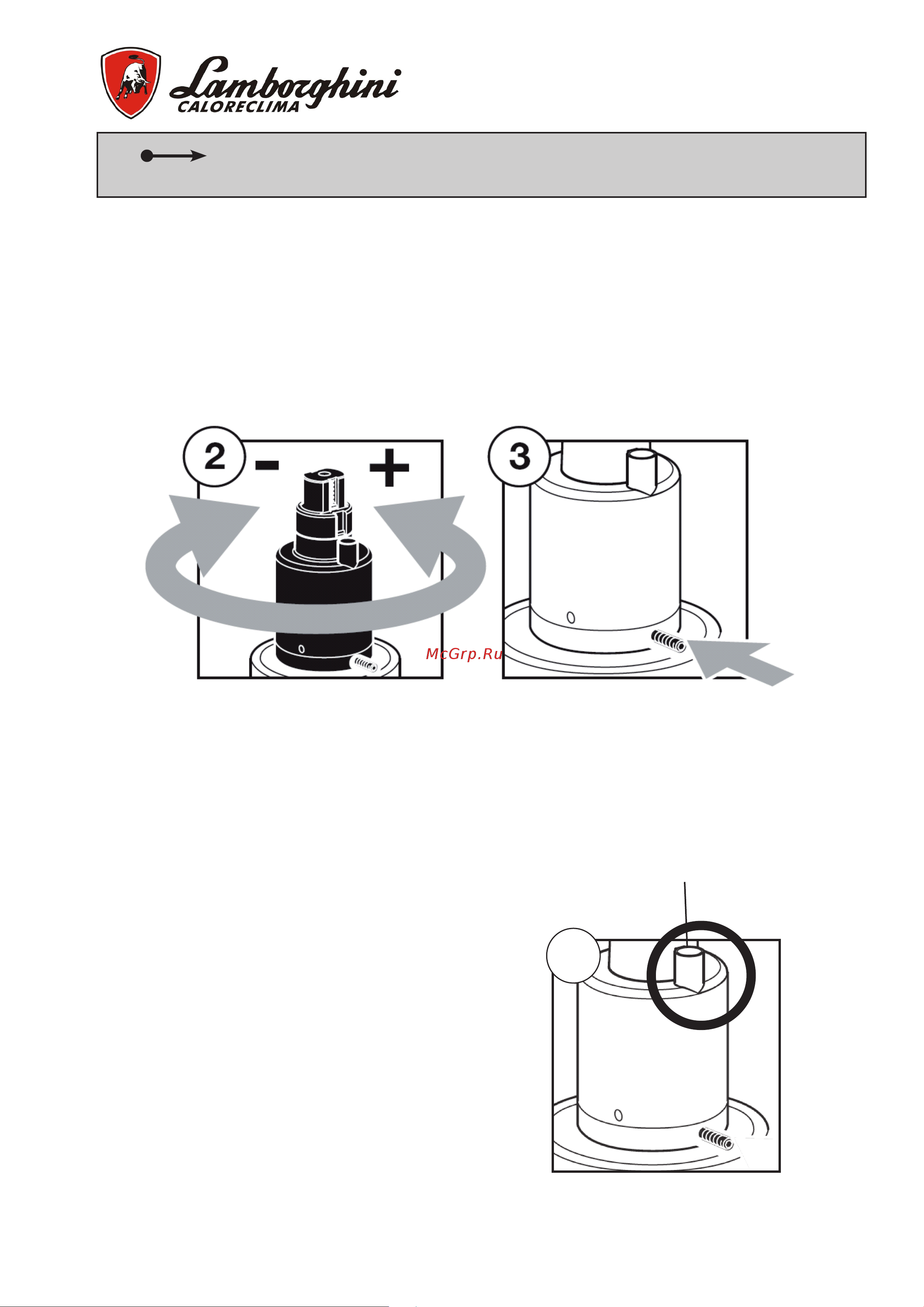

Регулировка изначального количества газа (медленный розжиг)
Если горелка разжигается слишком быстро, можно отрегулировать ее более медленный пуск.
Отверните винт H и выполните настройку ручкой M (рис. 2-3).
Заверните винт H.
Возможные дополнительные регулировки (клапан VCV L)
7)
4
Регулировка замедленного открытия
Можно еще больше улучшить медленный
запуск посредством регулировки замедлен-
ного открытия. Для этого поверните регули-
ровочный винт L на 1/4 оборота в сторону
знака «-» (рис. 4).
M
H
L
