32
Последующее нажатие кнопки i во время отображения этой надписи приведет к обнулению всех счетчиков
часов работы горелки и к возвращению отображения часов работы на первой ступени.
Таким образом появится страница подтверждения сброса длительностью 5 секунд.

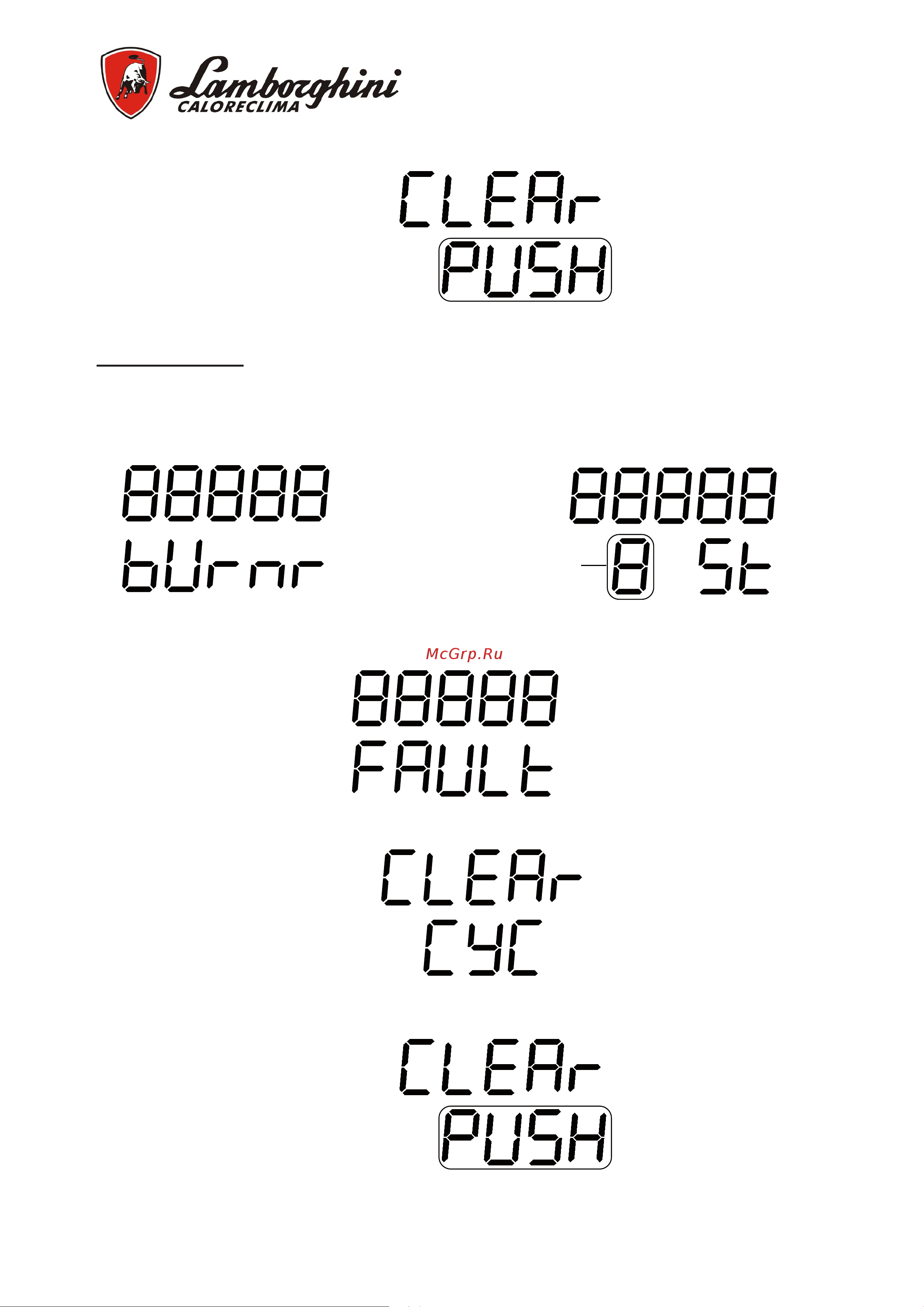

Счетчик циклов
Отображается число рабочих циклов горелки на первой и второй ступени (общее количество циклов горел-
ки соответствует числу циклов первой ступени).
(В случае модуляционной горелки отображаются только общие рабочие циклы горелки).
Кроме того, на дисплей выводится общее количество циклов отсутствия розжига горелки.
Для сброса всех счетчиков циклов работы горелки необходимо нажать на кнопку i при отображении следу-
ющей надписи:
CYC
Таким образом появится страница подтверждения сброса длительностью 5 секунд.
Последующее нажатие кнопки i во время отображения этой надписи приведет к обнулению всех счетчиков
рабочих циклов горелки и к возвращению отображения циклов на первой ступени.
Мигание
CYC
CYC
Ступень
горелки
Общее число циклов Рабочие циклы на 2-й ступени
Мигание
