52

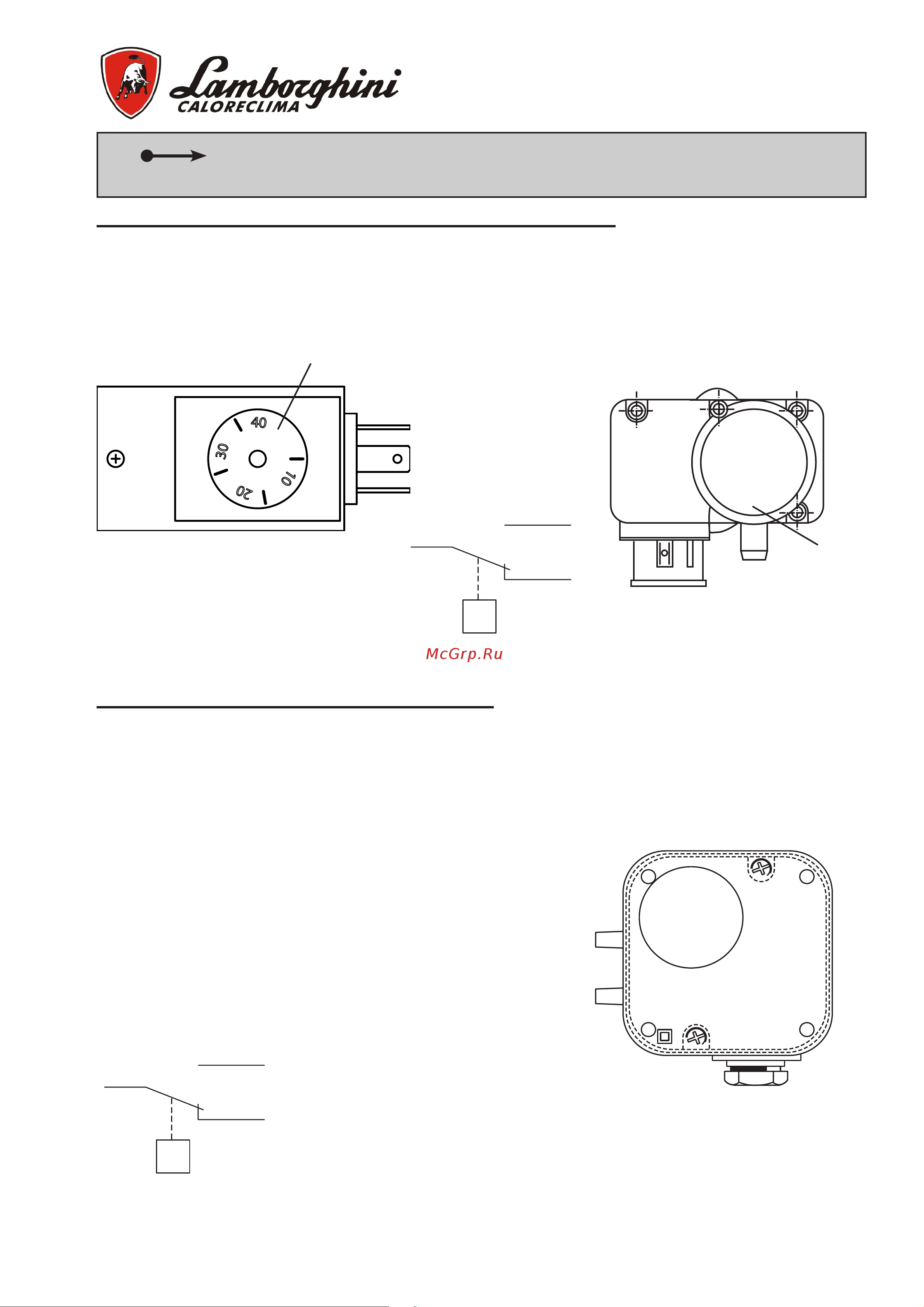

Регулировка реле минимального давления газа
Реле минимального давления газа служит для предотвращения запуска или отключения горелки (если она
работает). Если давление газа не минимально предусмотренное, реле давления должно выставляться на
значение, на 40% меньшее значения давления газа при работе горелки на максимальной мощности.
Регулировка реле давления воздуха
Реле давления воздуха служит для обеспечения безопасности или блокировки горелки при недостаточном
давлении воздуха для горения. Оно настраивается на значение, меньшее значения давления воздуха
горелки, работающей на первой ступени на номинальной мощности. При этом значение СО не должно
превышать 10 000 p.p.m.
Тип GW 150 A5
Диапазон настройки 5-150 мбар
Функция электрической цепи
при растущем давлении: 1 НЗ размыкает, 2 НО замыкает
при снижении давления: 1 НЗ замыкает, 2 НО размыкает
Снимите прозрачную крышку и
поверните регулировочное колеси-
ко (А).
p
COM
NO
NC
2
1
3
A
Тип DG40VC
Диапазон настройки 5-40 мбар
p
COM
NO
NC
2
1
3
Снимите прозрачную крышку и
поверните регулировочное колеси-
ко (А).
A
10
20
30
40
A
Тип GW50A5
Диапазон настройки 5-50 мбар
Снимите прозрачную крышку и
поверните регулировочное колеси-
ко (А).
Регулировка реле давления газа и воздуха
8)
