Lamborghini LMB G 450 (K1") (VCV-L 225) [47/64] Присоедините газоанализатор для контроля горения манометр для замера давления газа на головке горения и тумблер для переключения ступеней
47
4)
PG
Pt
Pe
Pv

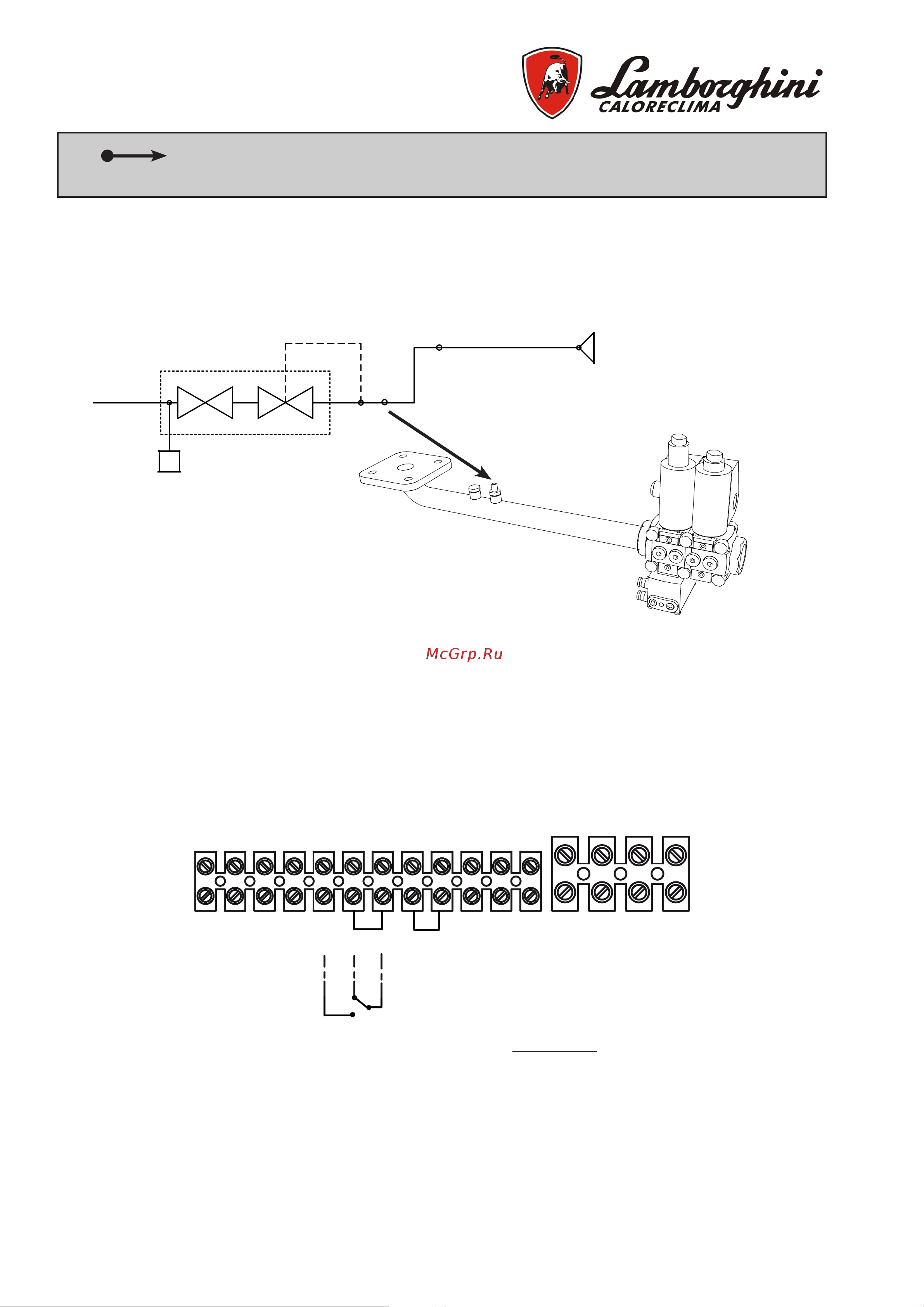

Подсоедините манометр к штуцеру PV для замера давления газа за газовой рампой (см. кривые давления
/ расхода).
После электрического подключения горелки, как указано в пункте «ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ»,
подсоедините к клеммнику тумблер переключения первой/второй ступени Tmf, чтобы с его помощью мож-
но было переходить на ступени. Необходимо, чтобы на объекте был в распоряжении механизм управле-
ния первой и второй ступенями.
Tmf
Присоедините газоанализатор для контроля горения, манометр для замера
давления газа на головке горения и тумблер для переключения ступеней.
Схема подключения временного тумблера
первой/второй ступени, который использу-
ется на стадии регулировки горелки. После
регулировок его необходимо убрать, а
вместо него подсоединить возможный тер-
мостат модуляции пламени или установить
перемычку.
