53

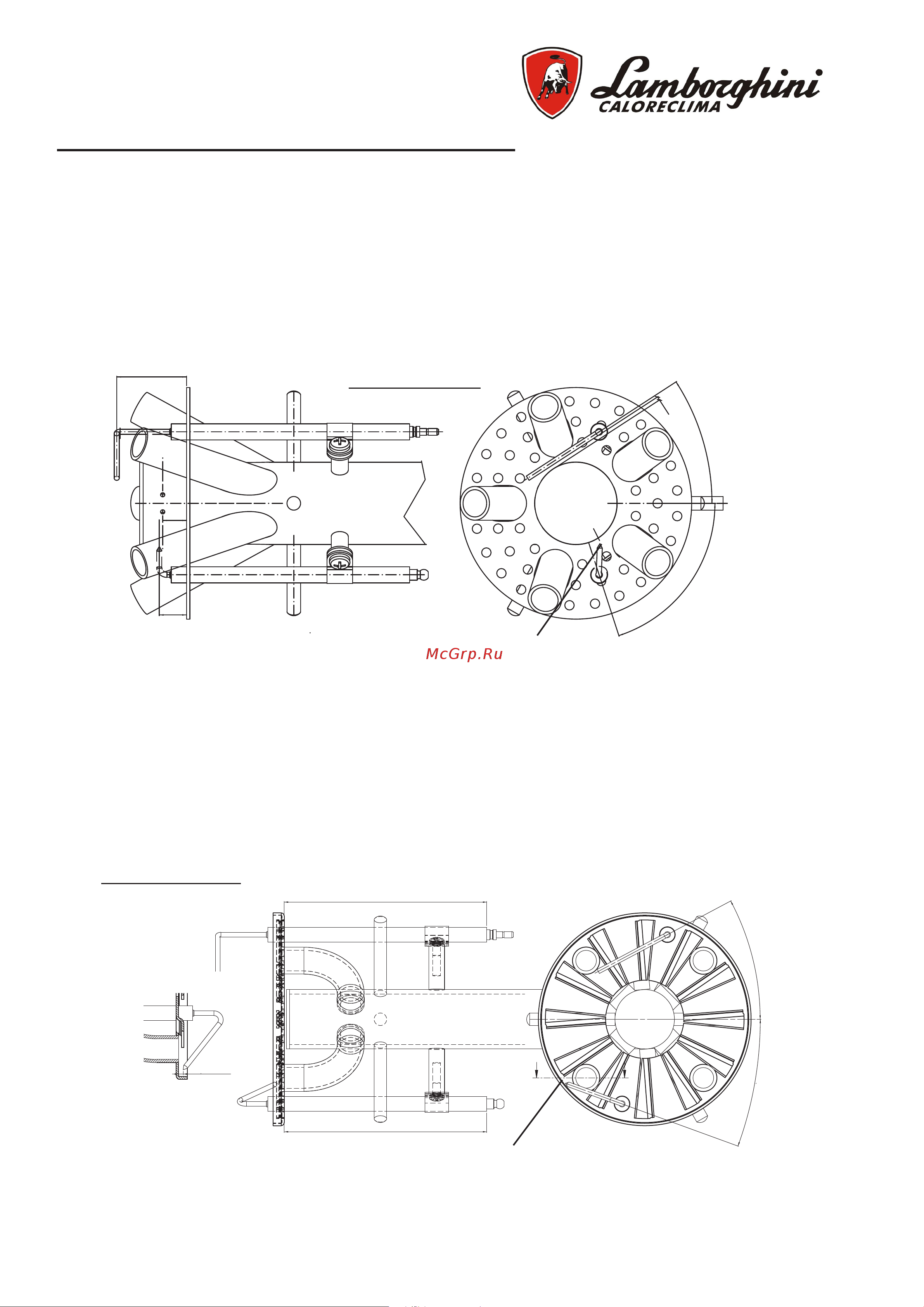

Расположение электродов (G 700 - G 1000)
Предусмотрено два электрода, один для розжига, а второй для контроля пламени: они ни в коем случае не
должны соприкасаться с подпорной шайбой или другими металлическими частями, так как могут утратить
свою функцию, нарушая тем самым работу горелки.
Важно проверять правильное расположение электродов после любых работ на головке горения.
41
16
14
2
33°
72°
Расположите на уровне выходного отверстия газа
ПРИРОДНЫЙ ГАЗ
129,5
129,5
E E
23°
23°
E - E
2,9
СЖИЖЕННЫЙ ГАЗ
Расположите на уровне выходного отверстия газа
