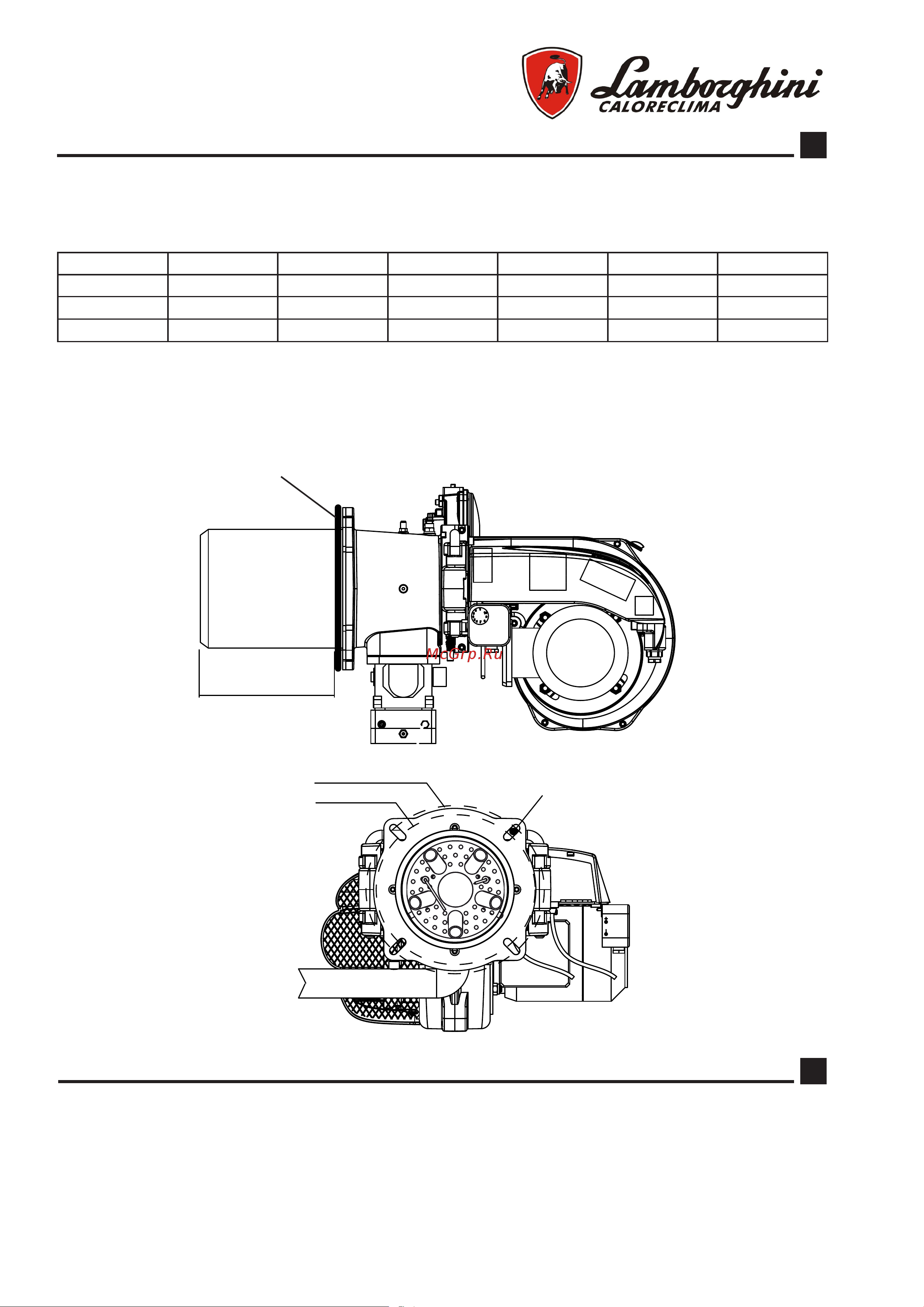

КРЕПЛЕНИЕ К КОТЛУ
Система должна оснащаться дополнительными принадлежностями, предписанными нормативами. Не
оказывайте механических усилий на компоненты.
Кроме того, предусмотрите свободное место для выполнения техобслуживания горелки и котла.
По запросу можно заказать КОМПЛЕКТ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ, состоящий из ви-
бровставки и газового шарового крана.
ПОДКЛЮЧЕНИЕ ГАЗА
Горелка крепится с помощью фланца. Между ним и плитой котла устанавливается изоляционная прокладка
из комплекта поставки. Информацию о выполнении отверстий на плите котла и о расположении крепежных
винтов см. на чертеже.
pG
pL
pF
L
Fm
FM
M
D
Изоляционная прокладка
L = длина полезного погружения огневой трубы
L (BC) = короткая огневая труба
L (BL) = длинная огневая труба
M
M
D L (BC) L (BL) FM Fm M
мм мм мм мм мм M винта
G 700 166 235 325 286 246 M12
G 1000 196 230 310 286 246 M12
