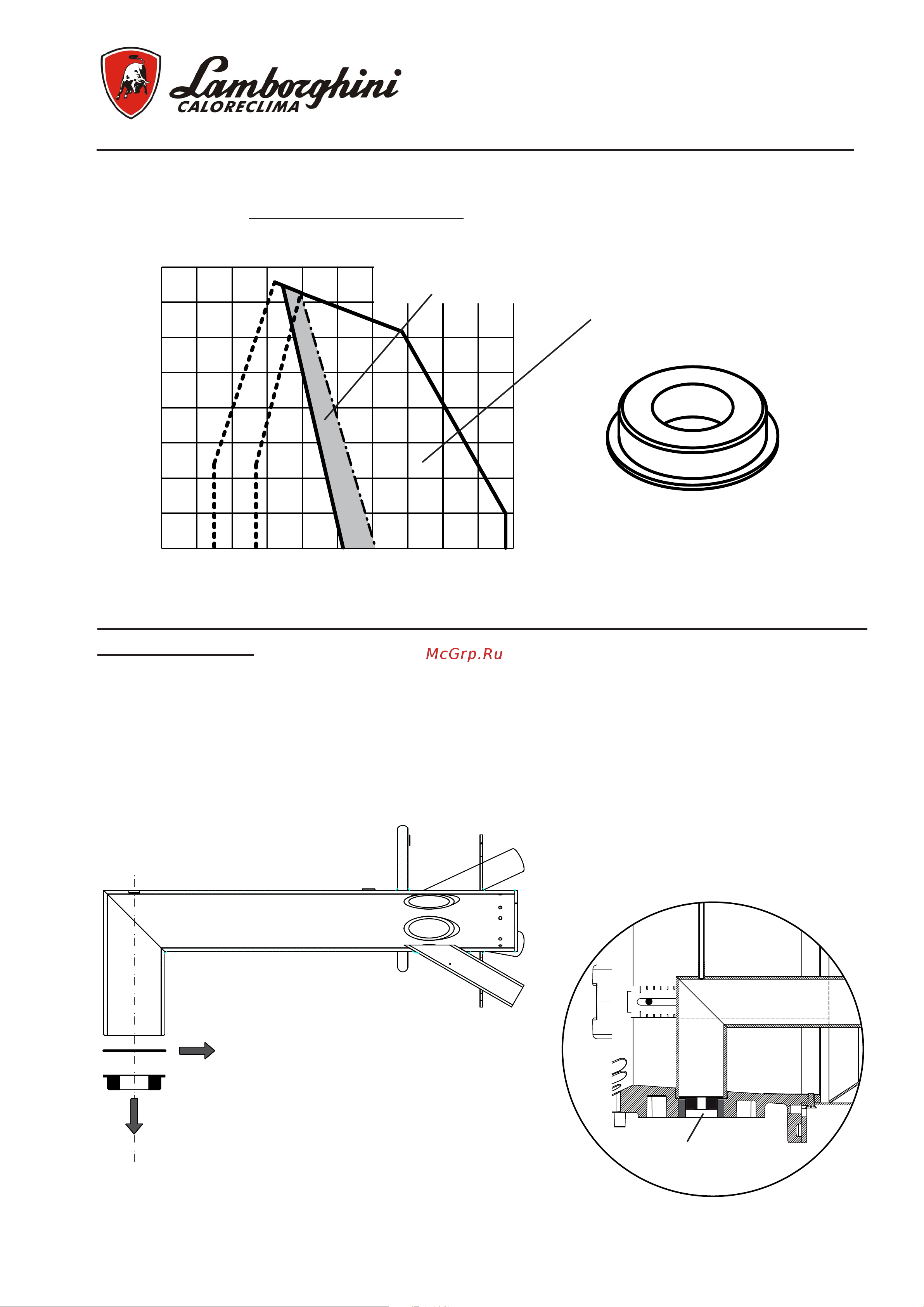

Редукционная газовая шайба (только вариант для природного газа) - (G 1000)
Если максимальная мощность горелки попадает на затемненную область (см. рис. 4), для повышения
сигнала давления газа и поддержания соотношения сигнала газа к сигналу воздуха в рабочих пределах
клапана, установите редукционную газовую шайбу (DG) из комплекта поставки горелки.
0,00
1,00
2,00
3,00
4,00
5,00
6,00
7,00
8,00
mbar
0
100
200 300 400 500
600
700 800 900
1000
kW
G20
G30-G31
Рис. 4
DG
Затемненная область
Рабочая область с редукцион-
ной газовой шайбой
Рабочая область без редукци-
онной газовой шайбы
Монтаж редукционной газовой шайбы (только вариант для природного
газа) - (G 1000)
Чтобы установить редукционную газовую шайбу, демонтируйте головку горения, как указано в главе «ТЕ-
ХОБСЛУЖИВАНИЕ», пункте «Открытие горелки и доступ к головке горения».
1- Снимите резиновую прокладку (G) (Рис. 5)
2- Вставьте в кольцо газового фланца (деталь A, рисунок 3) редукционную шайбу DG.
Завершив это действие, редукционная шайба DG должна располагаться, как показано на рисунке 6.
1- Снимите резиновую прокладку (G)
2 - Вставьте редукционную газовую
шайбу DG в кольцо газового фланца
(A), как показано на рис. 6
Рис. 6
A
Рис. 5
