18
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ОСНОВНЫМИ ПОЛОЖЕНИЯМИ НА СТРАНИЦЕ 3
- ЗАЗЕМЛЕННАЯ НЕЙТРАЛЬ: при сети питания с НЕЙТРАЛЬЮ, СОЕДИНЕННОЙ С ЗЕМЛЕЙ, подключите
НЕЙТРАЛЬ сети питания к НЕЙТРАЛИ контроллера.
- ИЗОЛИРОВАННАЯ НЕЙТРАЛЬ: при сети питания с ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ необходимо ис-
пользовать изолирующий трансформатор. Подключите один терминал вторичной обмотки изолирующего
трансформатора к ЗЕМЛЕ и к НЕЙТРАЛИ контроллера. Затем подключите другой терминал вторичной
обмотки трансформатора к ЛИНИИ оборудования.
- ФАЗА-ФАЗА: при сети питания типа ФАЗА - ФАЗА необходимо использовать изолирующий трансформа-
тор. Подключите один терминал вторичной обмотки изолирующего трансформатора к ЗЕМЛЕ и к НЕЙ-
ТРАЛИ оборудования. Затем подключите другой терминал вторичной обмотки трансформатора к ЛИНИИ
оборудования.
ОБОЗНАЧЕНИЯ
L Линия
N Нейтраль
L1 Трехфазная линия
L2 Трехфазная линия
L3 Трехфазная линия
PS Кнопка сброса
LB Лампа блокировки
TC Термостат котла
Tmf Термостат модуляции пламени
L1 L2
L3
L
N
LB
PS
N
Q14
Q13
L
MY1 Q
N
B1
Y2
G
RWF
M

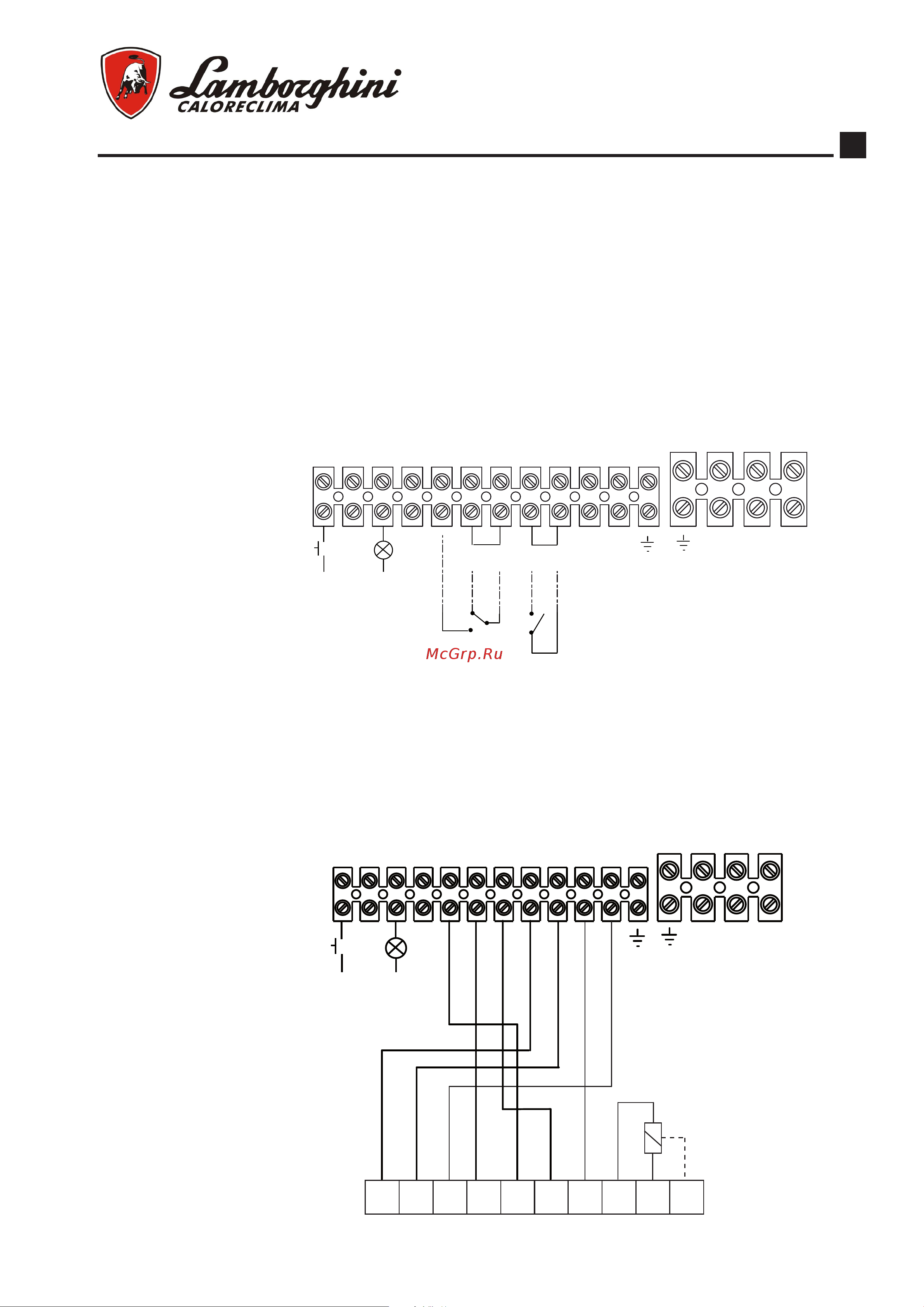

ПОДКЛЮЧЕНИЕ КЛЕММНИКА
L1 L2
L3
L
N
LB
PS
N
TC
Tmf
ПОДКЛЮЧЕНИЕ RWF
