Lamborghini LMB G 450 (K1") (VCV-L 225) [33/64] Сигнал пламени
33

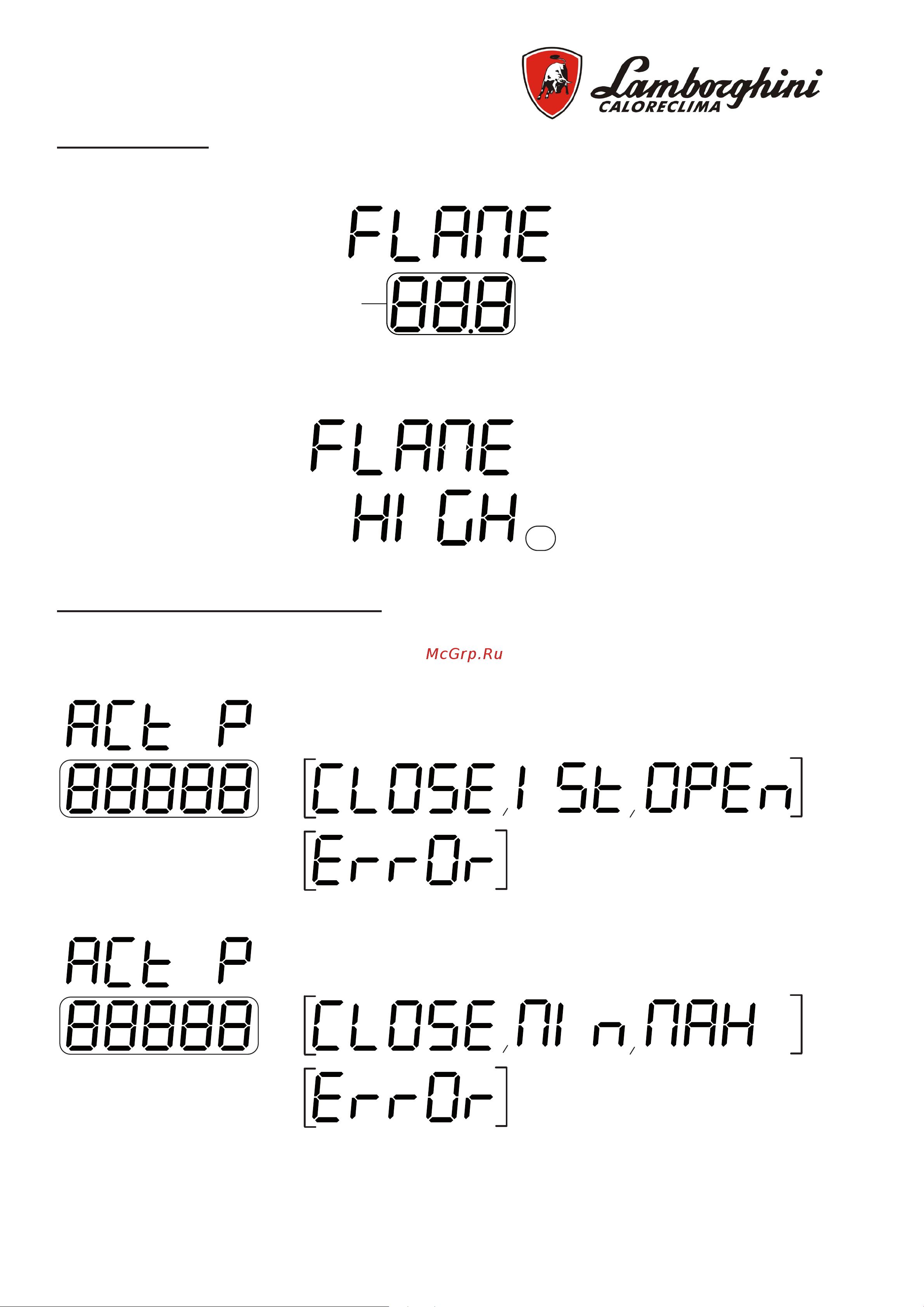

Сигнал пламени
Отображается значение в µA сигнала пламени.
Если считанный сигнал пламени в 10 раз превышает предельное значение сигнала пламени, выводится
следующая надпись:
Сервопривод воздушной заслонки
Отображается текущее положение сервопривода воздушной заслонки (полное закрытие, первая ступень,
полное открытие или вторая ступень).
ДВУХСТУПЕНЧАТАЯ ГОРЕЛКА
МОДУЛЯЦИОННАЯ ГОРЕЛКА
Если выбирается модуляционная горелка, отображается процент открытия заслонки по отношению к ми-
нимальному положению.
uA
Мигание
При наличии
отказа сервопривода
uA
Сигнал
пламени в
мА
