Lamborghini LMB G 450 (K1") (VCV-L 225) [17/64] Vgd 20
17
DUNGS
Made in Germany
VGD 20....

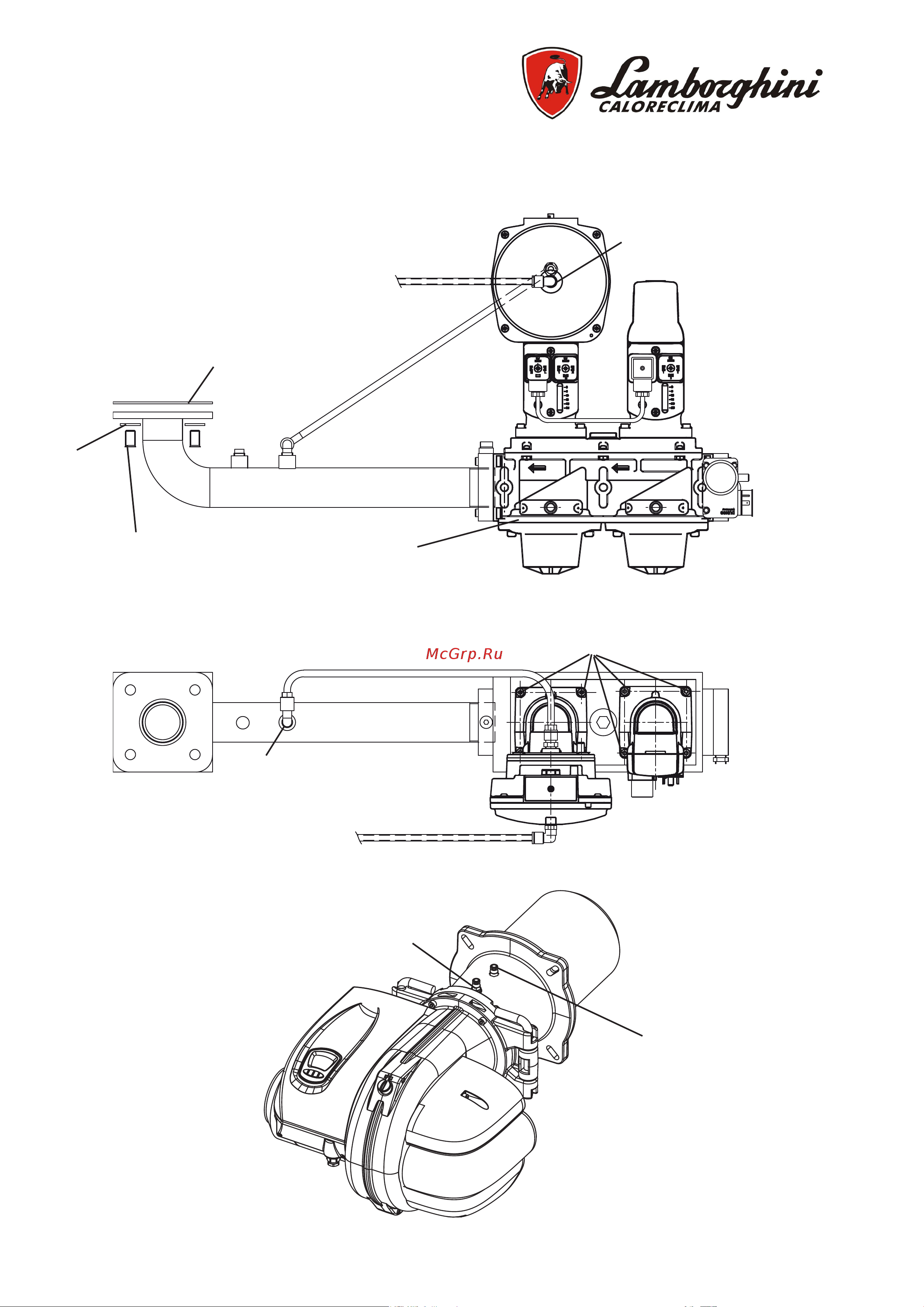

Для крепления блока клапанов (рис. A) к горелке, используйте 4 шайбы (a) и 4 винта M12 x 20 из комплекта
поставки клапанов, обращая внимание на то, чтобы была правильно расположена пробковая/резиновая
прокладка (c) и отсутствовали утечки газа в местах стыка.
c
Винт M12 x 20
Рис. A
T
Соедините полиэтиленовую трубку (T) для замера воздуха из комплекта поставки к быстроразъемному
соединению (R1) на клапане SKP75 и к быстроразъемному соединению (S) горелки (рис. B).
S
Рис. B
Проверьте, чтобы
штуцер с винтом Pt для
замера давления был
закрытым.
Pt
Можно также установить блок клапанов слева от горелки. В этом случае необходимо повернуть исполни-
тельные механизмы SKP 75 и 15 на 180°, отворачивая
крепежные винты H.
Следует также изменить положение
трубки отбора газа, повернув на 180°
быстроразъемное соединение R2.
Переместите реле минимального
давления газа.
Газовая труба
a
pG
R2
R1
H
R1
