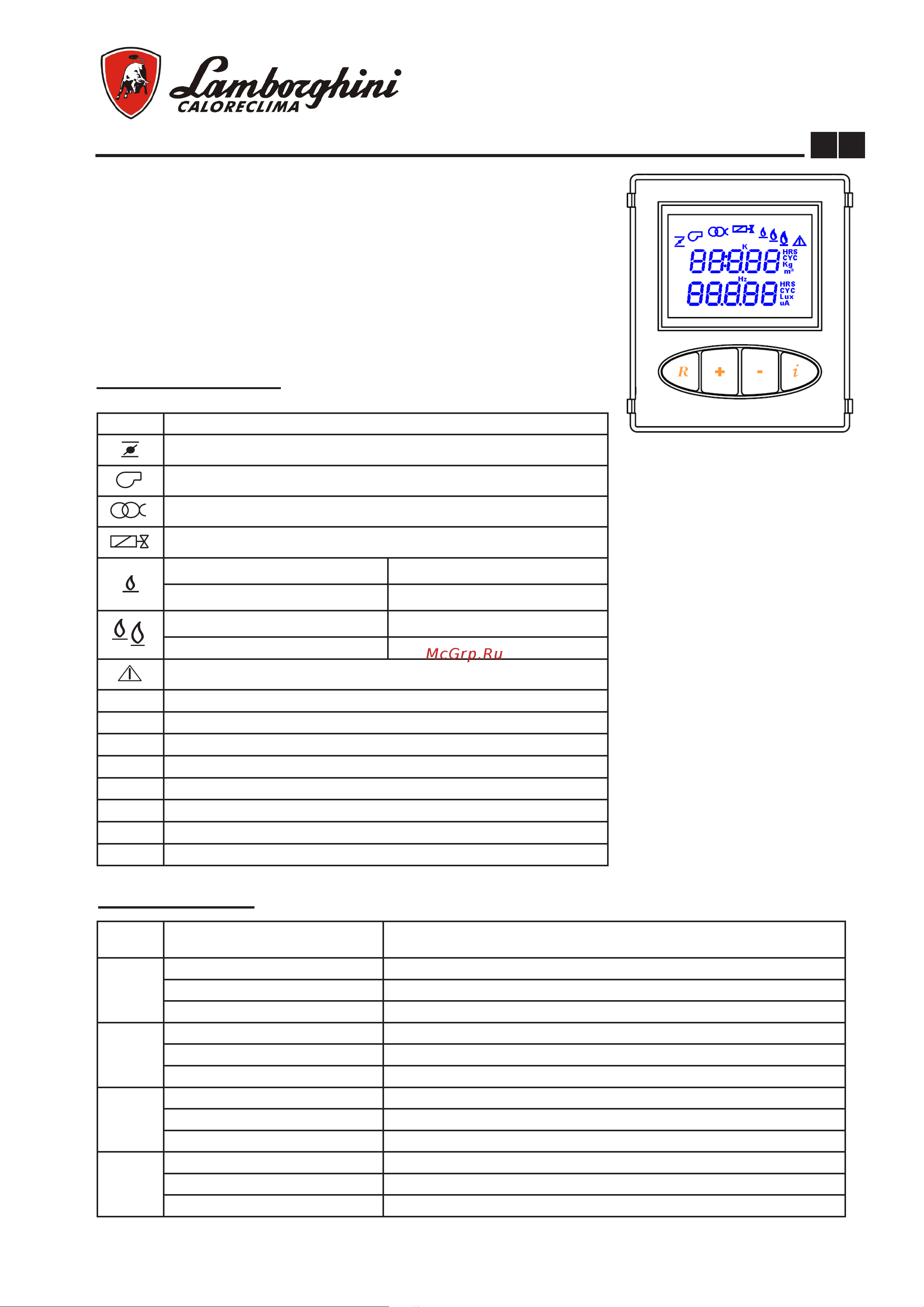

Lamborghini LMB G 450 (K1") (VCV-L 225) [26/64] Пользовательский интерфейс
26
С помощью панели контроля и управления можно про-
водить мониторинг состояния горелки, осуществлять
доступ к меню диагностики и конфигурации системы и
выполнять сброс контроллера.
Панель контроля и управления состоит из ЖК-дис-
плея с задней подсветкой экрана и четырех функци-
ональных кнопок.
Функции клавиш
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
Объяснение иконок
КЛАВИ-
ША
ОТОБРАЖЕНИЕ ЗНАЧЕНИЕ
R
нОРмаЛЬнОЕ Сброс контроллера в случае его блокировки
мЕню Возврат на страницу меню предыдущего уровня
иЗмЕнЕниЕ ПаРамЕтРа Выход из режима отображения без записи в память
+
нОРмаЛЬнОЕ Не используется
мЕню Следующий параметр или характеристика
иЗмЕнЕниЕ ПаРамЕтРа Увеличение значения параметра
-
нОРмаЛЬнОЕ Не используется
мЕню Предыдущий параметр или характеристика
иЗмЕнЕниЕ ПаРамЕтРа Уменьшение значения параметра
i
нОРмаЛЬнОЕ Режим отображения меню
мЕню Отображение страницы меню следующего уровня
иЗмЕнЕниЕ ПаРамЕтРа Подтверждение изменения параметра
ИКОНКА ЗНАЧЕНИЕ
Сервопривод воздушной заслонки
Двигатель вентилятора
Трансформатор розжига
Электромагнитный клапан газовой рампы
двУХСтУПЕнЧатаЯ ГОРЕЛКа мОдУЛЯЦиОннаЯ ГОРЕЛКа
Сигнал пламени первой ступени Сигнал пламени
двУХСтУПЕнЧатаЯ ГОРЕЛКа мОдУЛЯЦиОннаЯ ГОРЕЛКа
Сигнал пламени второй ступени Не используется
Сигнализация отказа
K Не используется
HRS Часы
CYC Циклы
Kg Не используется
m
3
Кубические метры
Lux Не используется
uA Микроамперы
Hz Герц
U
