Для регулировки воздушного зазора отверните ручку P и переместите указатель на требуемое значение,
опираясь на табличку T. После регулировки затяните ручку.
P

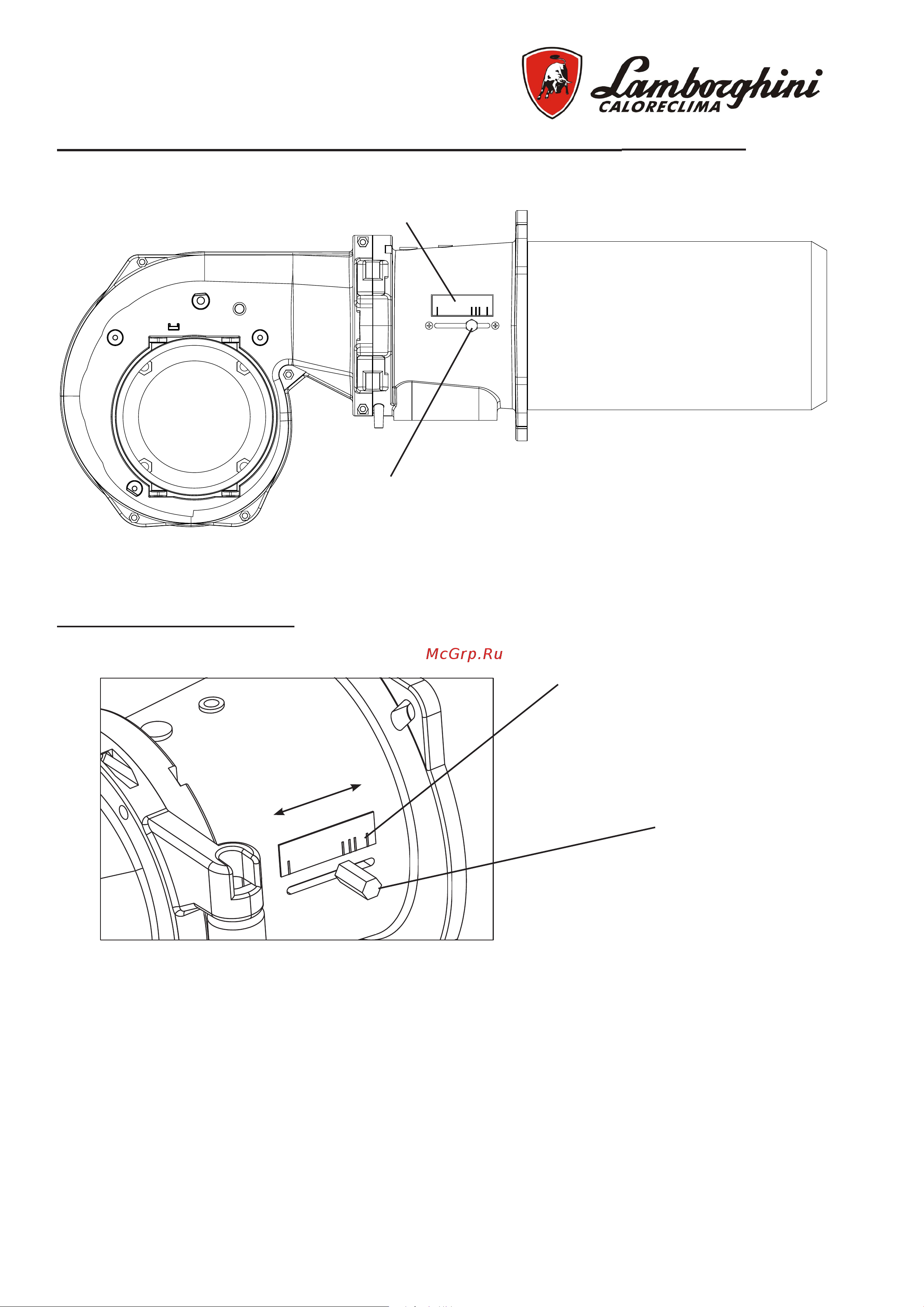

Регулировка воздушного зазора на головке горения (G700 - G1000)
Фрагмент регулировки зазора
Max
3 2 1 Min
Ручка Р
Положения, соответствующие
кривым графика А (табличка Т).
Движение
Рис. 7
T
