29
В случае активации специальных функций отображается
задействованная функция.
Работа в ручном режиме:
Временный останов:
ДОСТУП К МЕНЮ
ПРОЦЕДУРА АКТИВАЦИИ ДОСТУПА К МЕНЮ
Чтобы активировать отображение и дальнейшее управление упомянутыми выше меню, необходимо вы-
полнить следующую процедуру, находясь в режиме нормального отображения:

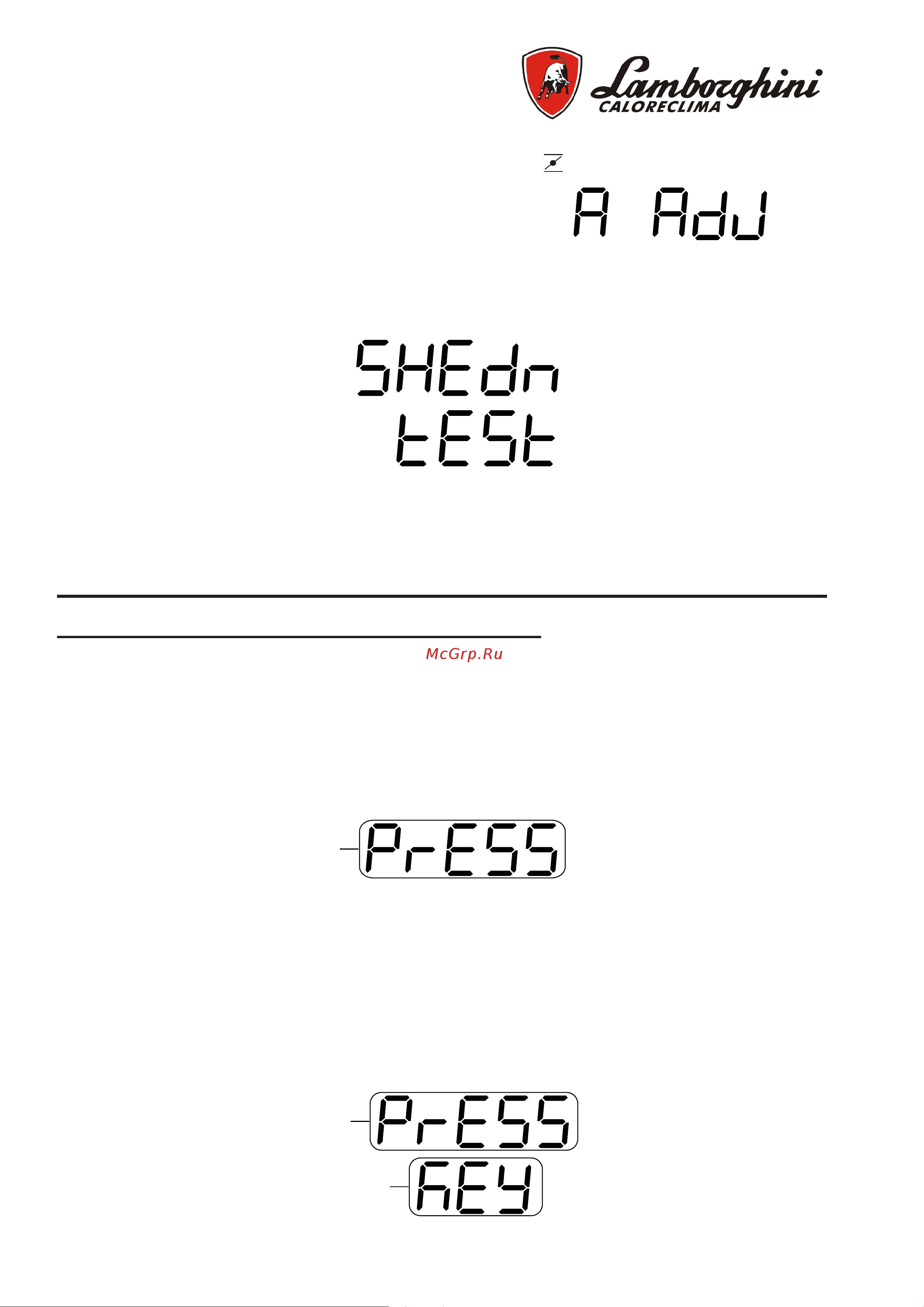

a) ПРОДОЛЖИТЕЛЬНОЕ НАЖАТИЕ КНОПКИ i
При нажатии и удерживании более 5 секунд кнопки i на экране отображается следующее:
b) ПРОДОЛЖИТЕЛЬНОЕ НАЖАТИЕ КНОПКИ R
Находясь на стадии a) (максимальная продолжительность 10 секунд) и нажимая продолжительное время
на кнопку R, появляется следующее отображение:
Мигание
Мигание
Мигание
Мигание
