C) НАЖАТИЕ КНОПКИ i
Находясь на стадии b) (максимальная продолжительность 10 секунд) и нажимая на кнопку i , активирует-
ся отображение и управление меню INFO, HIST, PARAM и SERV.

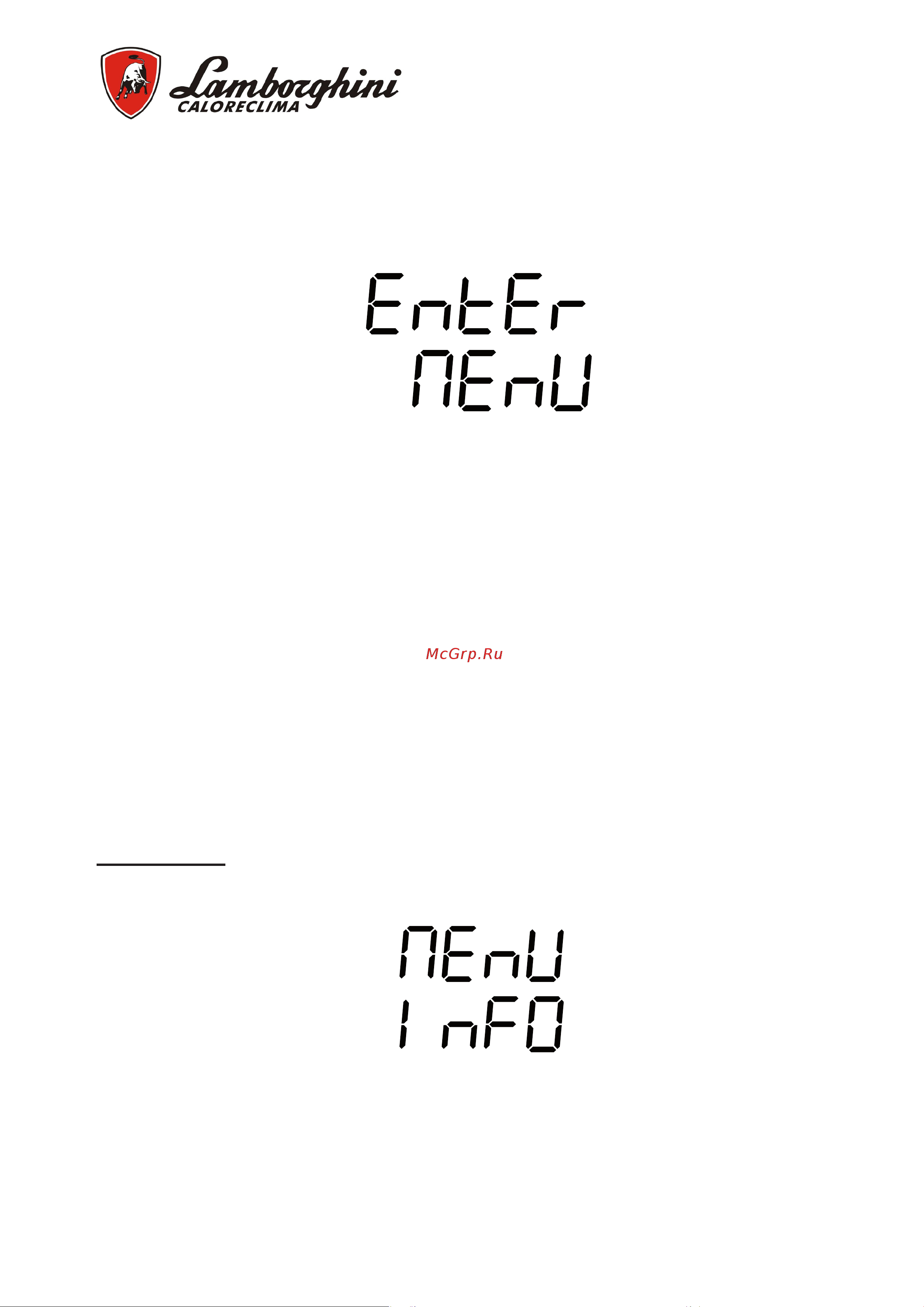

Подтверждение активации управления меню подтверждается следующим изображением:
Активация отображения и управления меню длится 120 секунд, по истечении которых возвращается нор-
мальный режим отображения.
Для повторного доступа к меню необходимо повторить описанную выше процедуру.
В случае двухступенчатой горелки МЕНЮ INFO (ИНФОРМАЦИОННОЕ) организовано, как показано в
таблице 2.
В случае модуляционной горелки ИНФОРМАЦИОННОЕ МЕНЮ организовано, как показано в таблице 2b.
