58

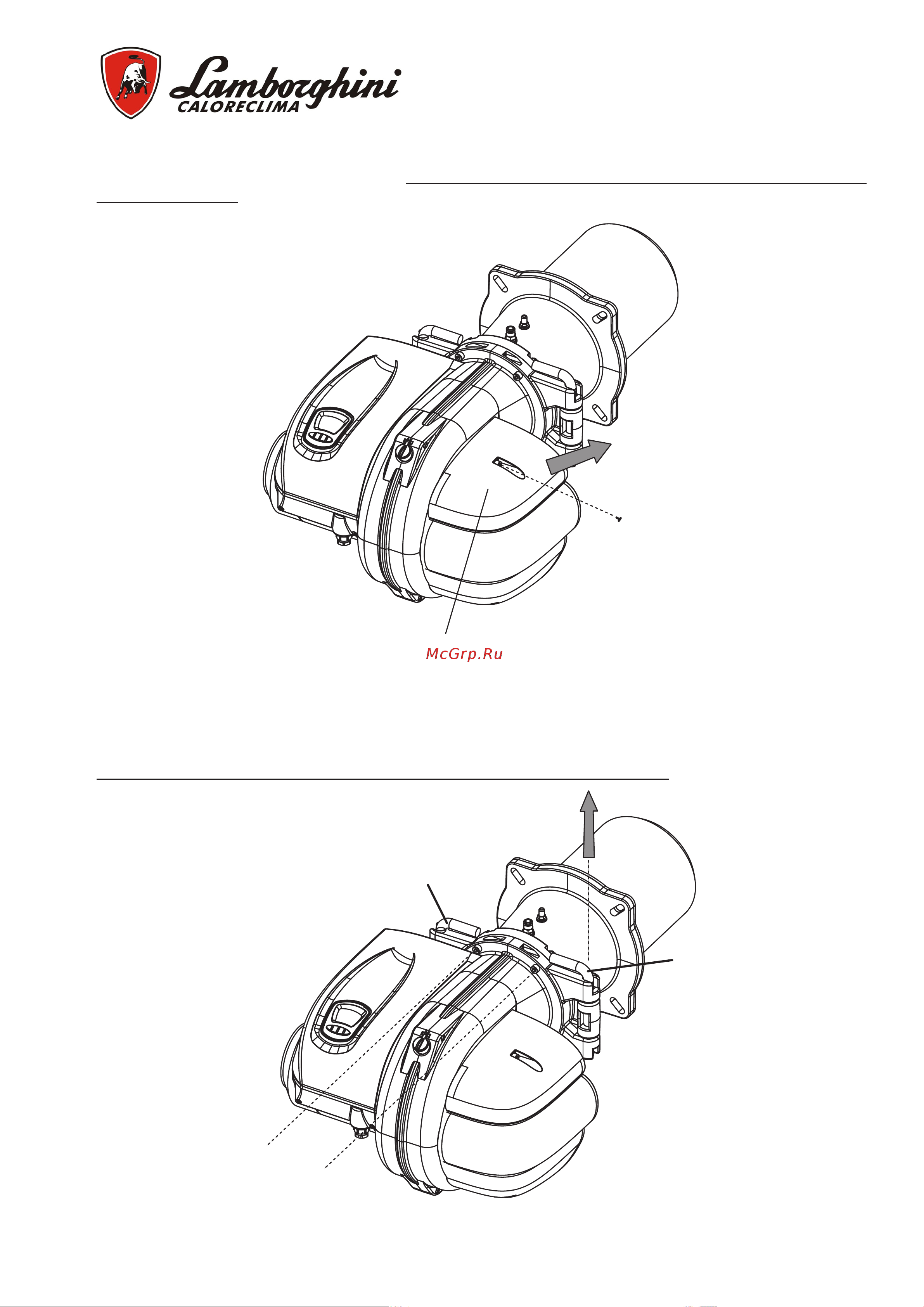

Воздухозаборник - техобслуживание воздушной перегородки
Для доступа к воздушной перегородке и к системе перекрытия доступа воздуха отверните винт (3), кото-
рый крепит крышку воздухозаборника (С). ВНИМАНИЕ! Во время работы данные компоненты могут нахо-
диться в движении.
3
C
Открытие горелки, доступ к головке горения и регулировка воздушной шайбы
Для доступа к головке горения и для регулировки воздушной шайбы необходимо отвернуть два винта (4),
а затем извлечь правый или левый штифт в зависимости от необходимости и положения блока клапанов
(на рисунке пример для правого штифта). После этого можно открыть горелку, поворачивая ее при помощи
оставшегося в гнезде штифта.
ВНИМАНИЕ! Это выполняется после выключения горелки и ее обесточивания.
4
4
Левый штифт
Правый штифт
